無錫伯頓起重電機2019年3月4日訊 電機繞組的直流電阻是電機的一個重要參效，測定該參數是電機試驗的一項重要內容。通過對實測電阻值的分析，可以初步判定被試電機繞組的匝數、線徑、并繞根數、接線方式及接線質量等是否達到了設計或預計的要求以及繞組匝與匝之間有無嚴重的短路問題等。統組的直流電阻又是參與損耗計算和溫升計算必需的參數。因此，繞組直流電阻的測定試驗必須選擇較高精度的儀表，并做到認真、細心，使所測數據具有較高的準確度。
在電機試驗中測量繞組的直流電阻時，一般采用直流電阻測量儀表直接測取數值；也可以采用電壓表和電流表同時測取通過繞繞組的直流電流和繞組兩端的電壓，再利用歐姆定律求出被測繞組直流電阻的方法，該方法簡稱為“電壓電流法”。
●直流電阻電橋
測量電機繞組直流電阻最常用儀表是直流電阻電橋。常用的直流電阻電橋有兩大類，一類稱為單臂電橋，又稱為惠斯登電橋；另一類稱為雙臂電橋，又稱為凱爾文電橋。這里的“臂”是指電橋與被測電阻的連線，單臂是每端一條連線；雙臂是每端兩條連線。單臂電橋用于測量1Ω以上的電阻；雙臂電橋則用于測量1Ω及以下的電阻；雙臂電橋和單臂電橋相比，其優點是可以基本消除引接線電阻產生的誤差。
●數顯電子式直流電阻測量儀
數顯電子式直流電阻測量儀也較常用，其外形規格很多。這種僅表的工作原理基于上面所說的“電壓電流法”。和直流電阻電橋相比，它有使用方便、讀數快捷的優勢，在一定的測量范圍內，還具有精度高的優點；不足之處是，穩定性相對較差。使用這類僅表時，應注意給繞組通入的電流不要超過繞組額定電流的10%，并且通電時間要盡可能短，以免繞組發熱影響測量準確度。
（1）使用單臂電橋測量小電阻，由于精確度達不到要求，導致測量的不準確性，電阻不平問題不能發現。該類問題在修理電機的廠家經常發生。
（2）供電電池電量不足時，電橋穩定性不好，測量數據時大時小，容易出現測量的不平衡。
（3）檔位選擇不合理，導致表針極限擺動，容易導致電橋燒壞。
（4）未能及時關閉電源，因測量端頭相接觸，導致電池瞬間虧電。

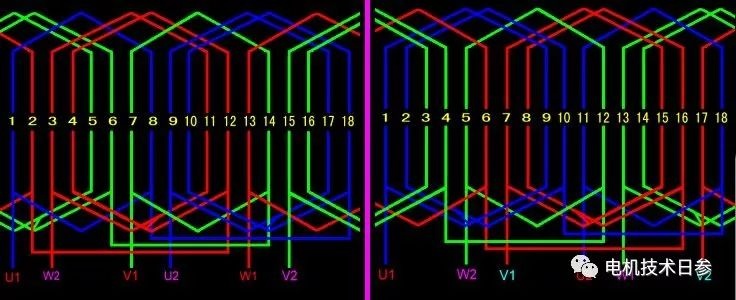

（5）當電機某相的頭與尾端接反時，無法采用電橋發現，只能在后期檢查試驗時發現。
|
