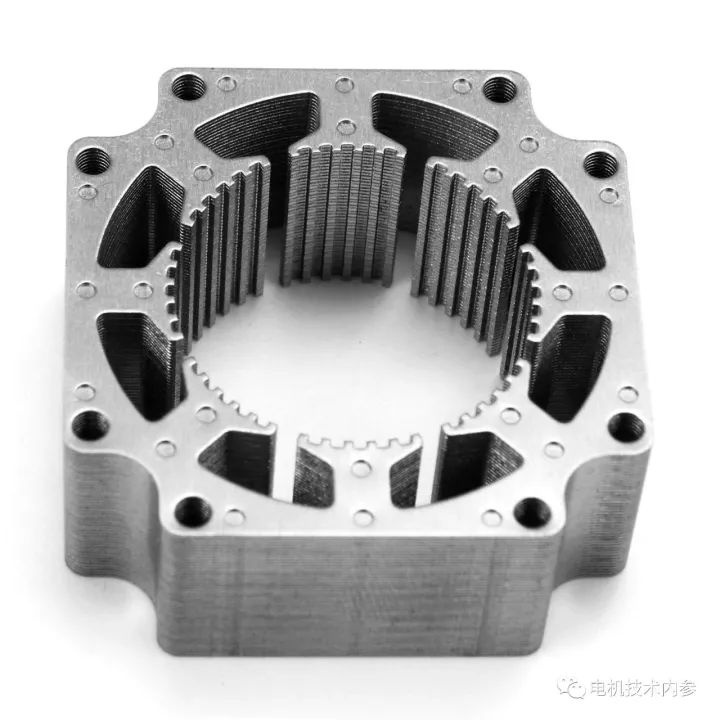

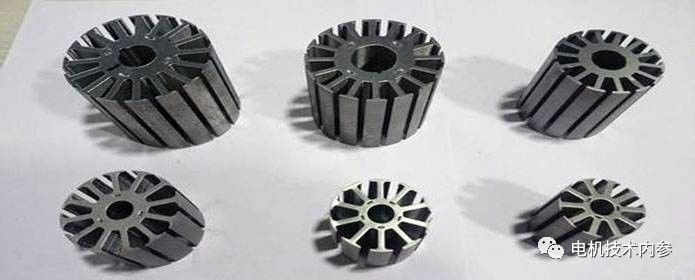

無錫伯頓起重電機2019年2月20日訊 硅鋼片是電機制造過程中兩大主材之一，如何選用直接影響到所設計電機的性能指標和綜合水平，因而電機制造商無一例外地都十分重視進入生產環節前硅鋼片的檢測。
通常，新品試產用硅鋼片必須采集試樣測試，而批抽檢的頻次往往會因某種因素的影響也必須加密。但是，硅鋼片測試試樣準備有怎樣的學問和門道呢？MS.參這就給大家絮叨絮叨。

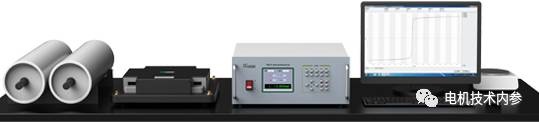

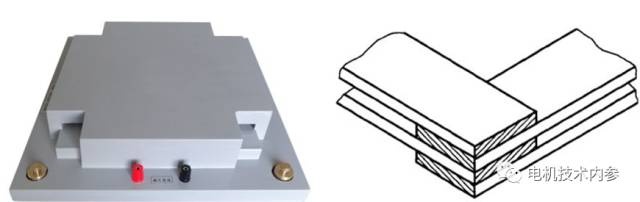

硅鋼是重要的軟磁合金，用途廣、用量大，硅鋼檢測很必要，以確保硅鋼磁性能滿足產品需求。目前，國內廠家主要參照GB/T 13789《用單片測試儀法測量電工鋼片（帶）磁性能的方法》和GB/T 3655《用愛潑斯坦方圈測量電工鋼片（帶）磁性能的方法》兩種方法對硅鋼片進行檢測。
不少的電機生產企業具備硅鋼片檢測條件，但嚴格按照標準要求測試的廠家并不多。Ms.參曾見識了兩家對硅鋼片檢測的電機生產企業，一家老一些的企業采用愛潑斯坦方圈法（方圈法）檢測，另一家新企業則采用單片法和方圈法同時對比檢測。兩家企業無一例地都沒有關注測試樣品的退磁、測試溫度和電源電壓穩定性。
標準規定試樣測量前應首先退磁，測量應在環境溫度（23士5)℃，相對濕度小于80%下進行。但從實際操作過程中可以發現，測試時樣品的退磁、測試環境溫度及電源電壓的符合性不好，這樣測得的數據不會準確，也是檢測數據與供方提供數據不一致的一個重要原因。Ms.參今天就退磁與大伙做一個交流。

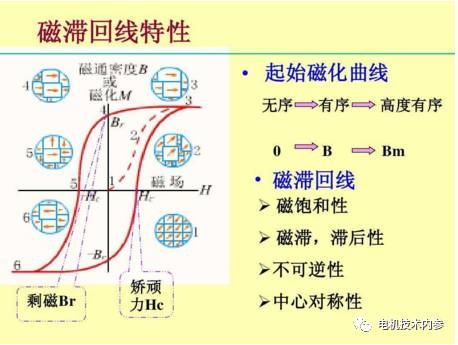

試樣的退磁狀態是指磁強度H和磁感應強度B同時為零的狀態，有時也將這種狀態稱為磁中性狀態，而對試樣進行退磁的過程稱為磁中性化。因為測磁滯回線是樣品磁性隨外磁場變化而變化的過程，若是樣品開始有磁性那磁滯回線就不是從零點開始，就會出現磁滯回線不規律的情況。
● 熱退磁是將試樣加熱到居里點以上，然后在無外場條件下緩慢冷卻到室溫。這種方法操作過程雖然復雜，可能導致試樣結構變化，但它能獲得完全退磁的效果。
居里點也稱居里溫度或磁性轉變點，是指材料可以在鐵磁體和順磁體之間改變的溫度，即鐵磁體從鐵磁相轉變成順磁相的相變溫度。
● 交流退磁是在試樣上加一低頻交變磁場，并使其振幅由某一最大值均勻減小到零。交流退磁分為直流換向退磁和工頻下的交流退磁。
目前廣泛采用著工頻下的交流退磁方法。由于具體操作過程不同，表現在磁場或者試樣磁感應的變化快慢也有差別。實驗表明，均勻降低磁感應法退磁是一種較好的退磁方法。
|
