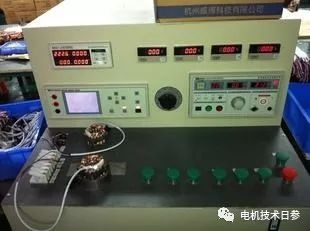

無錫伯頓起重電機2018年11月16日訊 規范生產的電機生產企業都會對繞組進行匝間試驗，但在試驗過程中往往會遇到疑似匝間，很難直接判定的事實。當采用雙繞組對比法進行試驗時，若兩個繞組都正常時，兩條曲線將完全重合，即在匝間儀屏幕上只看到一條衰減的正弦波曲線。若兩條曲線不完全重合，則有可能是被試的兩個繞組存在匝間短路故障或磁路參數存在差異，也可能是儀器和接線方面的故障。
因不同規格或不同廠家生產的匝間儀對繞組的同一種故障的反應會有所不同；另外，對三相繞組，不同的接線方式也會出現不同的反應，所以很難給出一個通用的判定標準。試驗者應不斷通過試驗總結經驗，得出自己行之有效的判定標準。

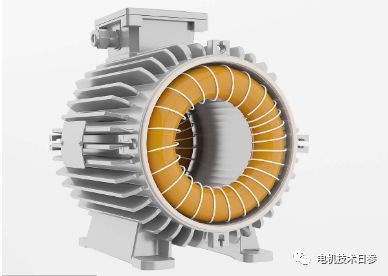

● 兩條曲線都很平穩，但有小量差異
（1）和總匝數相比而言，有少量的匝間已完全短路；
（2）若被試電機這一個規格都存在這種現象，則很可能是由于磁路不均勻造成的，比如槽距不均、定轉子之間氣隙不均（對于整機產品而言）、鐵心導磁性能在各個方向不一致等原因造成，拆出轉子后再進行試驗，若曲線變為正常狀態，則說明不是定子繞組的問題；
（3）對于有較多匝數的繞組，也可能是其中一相繞組匝數略多或略少于正常值；

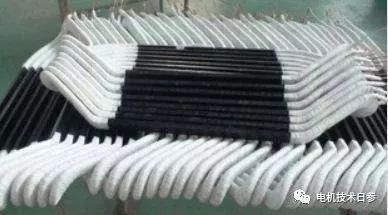

（4）對于多股并繞的線圈，在連線時，有的線股沒有接上或節點接觸電阻較大，此時兩個繞組的直流電阻也會有一定差異
5）三相繞組因導線材料和繞制線圈、端部整形等操作工藝有波動，造成電阻或電抗的少量差異；
（6）由兩個閘流管組成的匝間儀，在使用較長時間后，會因兩個閘流管或相關電路元件（如電容器的電容量及泄漏電流值等）參數的變化造成輸出電壓有所不同，從而使兩條放電曲線產生一個較小的差異，此時，對每次試驗（如三相電機的三次試驗）都將有相同的反應，但應注意，該反應對容量較大的電機會較大，對容量較小的電機可能不明顯；
（7）儀器未調整好，造成未加電壓時兩條曲線就不重合。
● 兩條曲線都很平穩，但差異較大
（1）兩個繞組匝數相差較多或其中一個繞組內部相距較遠（從理論上講較遠，但實際空間距離是零）的兩面或幾面已完全短路，此時兩個繞組的直流電阻也會有一定差異；
（2）兩個繞組匝數相同，但有一個繞組中的個別線圈存在頭尾反接現象。此時兩個繞組的直流電阻會完全相同或大體相同。
●一條曲線平穩并正常，另一條曲線出現雜亂尖波
（1）曲線出現雜亂尖波的那個繞組內部存在似接非接的匝間短路，在高電壓的作用下，短路點產生電火花，如發生在繞組端部，則可能看到藍色的火花，并能聽到“啪啪”的放電聲。
（2）儀器接線松動或虛接。
●兩條曲線都出現雜亂的尖波
（1）被試的兩套繞組都存在匝間短路故障；
（2）當鐵心采用接地方式放置時，接地點松動不實。
|
