無錫伯頓起重電機2018年6月10日訊 如何用兩臺變頻器控制兩臺電動機以相同或不同轉速運行，或者以不同轉速運行，但以同比例升降速，有以下幾種控制方法。

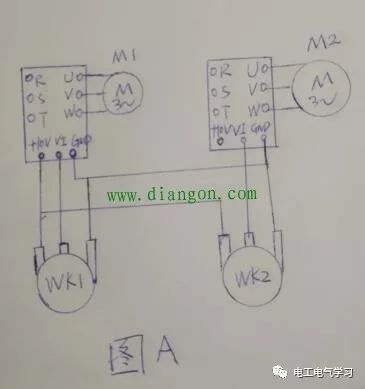

1.利用變頻器內部直流電壓10伏和外接電位器控制。如果要求兩臺電動機以相同或不同轉速運行，可以照圖A接線。調節二臺變頻器外接的電位器WK1和wK2即可改變二臺電動機的轉速。如果要求兩臺電動機以不同轉速運行，而且要求同比例的升降速，則接照圖B或圖C均可(自行選用)。圖B中將電位器wK1設定調節電機M1的轉速，電位器WK2設定調節電機M2的轉速，調節Wk1設可使二臺電動機同步同比例升降速。

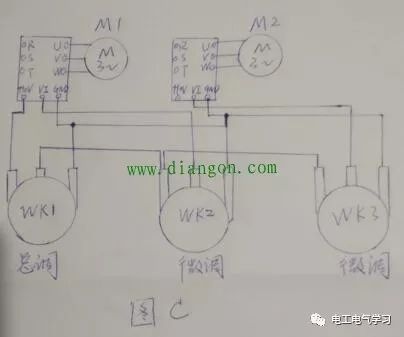

圖c中Wk1為總調電位器(同步同比例升降速)；電位器WK2設定調節電機M1的轉速，wK3設定調節電機M2的轉速，該方法相對靈活方便。 2.利用一臺輸出電壓可調的穩壓電源控制變頻器電位器同步調速可按照圖D接線。將變頻器外接的二個電位器wK1，WK2并聯在穩壓電源的輸出端，調節wK1和wK2能分別改變二臺電機的轉速。調節穩壓電源的輸出電壓，即可對二臺電動機進行同比例升降速。
對于多臺電動機連動可參照上面介紹的方法靈活運用，以上就是本人的一點經驗分享，希望廣大同行共同討論學習。
兩臺變頻器同步控制的問題
第一，要求兩臺變頻器都要具備矢量控制功能；diangon.com版權所有。
第二，要求兩臺變頻器都要能接受編碼器接口電路的信號，而且必須是A/-A；B/-B；Z/-Z；這種的；
第三，同步控制單元＋變頻器主/從控制。
這是較基本的形式與結構。同步控制單元可以是PLC、可以是附加接口板卡、也可以是計算機?？傊问胶统杀就耆Q于你的工藝要求與控制精度。
要求精度不高的同步可以用一個4-20mA的給定信號，并且共直流母線，發電狀態也不怕。比如傳送皮帶。但是要是機床、天車應用的同步的話，精度越高越好。
|
