無錫伯頓起重電機2018年6月10日訊 電磁調速電機，由于其經濟實用，操作方便在一些需要無級調速的場合仍在使用。前些日子，一臺3千瓦的電磁調速電機，自安裝使用以來，運行一直正常。這天開車時電磁調速控制器保險管熔斷。
1.故障現象當合上開關，接通電源以后，控制器的紅色指示燈亮。鼠籠式異步電機運行正常，控制器也沒有異?，F象。當操作控制器外置本體電位器w1時，欲改變轉速時，保險管立即熔斷。
2.故障原因分析可能是控制器內部有問題，就對控制器拆開檢查。

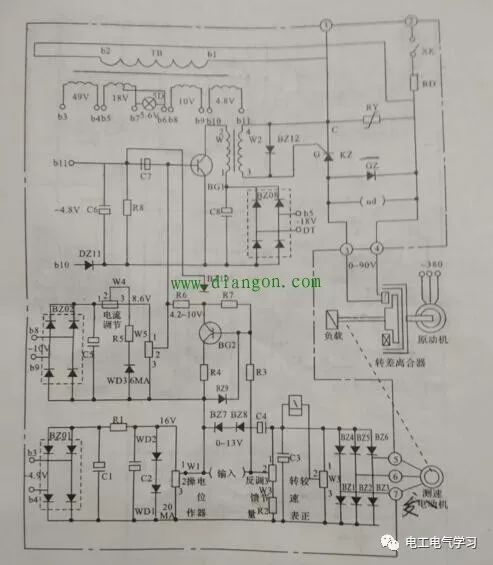

首先把續流二極管GZ和晶閘管KZ從線路板上焊下，萬用表進行了檢查，均正常，壓敏電阻Ry也正常。此后又檢查了移相，脈沖等有關元件，各部分也正常。diangon.com后把控制器的直流輸出端子3，4與電磁離合器的勵磁繞組斷開，帶上220伏100瓦的白熾燈作試驗，結果白熾燈亮度隨著電位器的旋鈕調節平穩變化，保險管未熔斷，至此證明控制器沒有問題。
可以基本上認定是電磁離合器的線圈有問題。用萬用表測量勵磁線圈，阻值不足20歐姆，(正常該線圈為40歐姆左右)已發生匝間短路。
3.故障對策 將電磁離合器線圈拆下來，注意不要碰壞測速發電機的繞組，并妥善保存各零部件，后按勵磁繞組的數據重新繞制，待浸漆烘干后，原位裝上。并用環氧樹脂澆灌固定以防松動。處理安裝后便用正?，F在市場上也可以買成品線圈直接使用。還有一種情況，在此提醒同行們一定注意，控制器電源(220V)相線一定要取自主電機接觸器下面，以免燒毀勵磁線圈！
|
