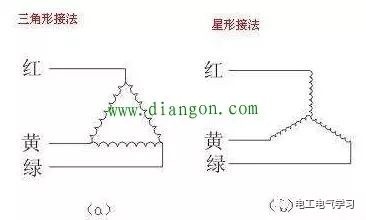

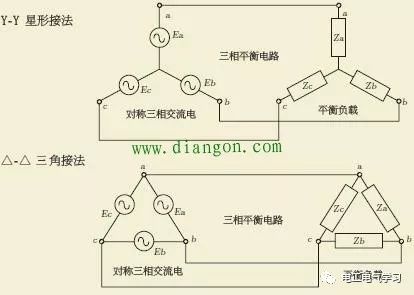

無錫伯頓起重電機2018年5月29日訊 三角形接法和星形接法，其實都不難。星形接法，其實就是把電動機的三個繞組，其中的一端【頭或者尾】連接在一塊，另一端【尾或者頭】分別接三相電源。
而三角形接法，就是把電動機的三個繞組依次連接以后，再接三相電源。
比如，電動機的三個繞組頭分別是1，2，3；尾分別是4，5，6
那么，三角形接法就是1連接4，2連接6，3連接5。
本文中較大的問題是電動機出線已經沒有標識了，那么，第一步要做的就是，區分三個繞組的“頭和尾”。
利用萬用表毫安擋測量，原理是剩磁發電原理:
1、將電動機的三繞組中每一繞組的一根引出線接在一起【默認是頭，并做好標識】，余下三根引出線（每個繞組一根）也接在一起。
這樣，就做成了兩組引出線。
將兩組引出線分別纏繞在萬用表的兩表筆上。
用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。
如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
2、將其中任一繞組的兩根引出線對調，（注意：要記住是對調的哪一繞組。）
這樣又做成兩組引出線。
重復上面的測試：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。diangon.com如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。3、再將余下兩繞組中的任一繞組的兩根引出線對調，這樣又做成兩組引出線。
重復上述測試：將兩組引出線分別纏繞在萬用表的兩表筆上。
用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。
如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
4、將第一次對調的兩引出線還原（再對調一次）即可。這時，接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。
驗證：
將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，萬用表指針不會偏轉（擺動）。
說明判斷正確。
區分頭尾以后，繞組的三個頭分別標識1，2，3；相應的三個尾標識4，5，6
按照1連接6，2連接4，3連接5，在接線端子壓緊螺絲，三角形接法就接好了。
使用的時候，在三個端子施加A，B，C三相平衡電源，電動機就可以正常運轉了。
|
