無錫伯頓起重電機2018年5月31日訊 電機振動的測量、評定及限值的國家標準編號為GB10068，該標準適用于額定輸出功率為50MW以下、額定轉速為600-3600r/min的三相交流和直流電機。對于立式電機和凸緣安裝的電機，該標準僅適用于能在自由懸置狀態下進行測量的電機。但該標準不適用于在運行地點安裝的電機、三相換向器電動機、立式水輪發電機、永磁發電機和串勵直流電機。

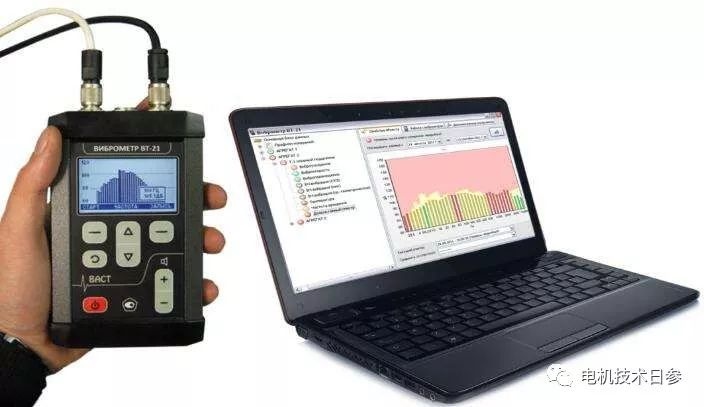

● 對測量量值的規定。振動測量量值是電機軸承處的振動位移（雙振輻）、振動速度有效值和振動加速度。
● 測定方法。對于剛性安裝，電機應緊固在裝置上，并避免因緊固力不均、安裝平面不平等原因造成附加振動。對于V1立式電機，應將電機安裝在一個專用的臺架上；對于B5臥式電機，當電機較小時，可直接放在海棉墊上，電機較大時，應放在一個合適的V型支架上，支架與電機之間應加墊海棉或膠皮等物質以減少附加振動。
●半鍵安裝。將合適的半鍵全部嵌入鍵槽內，當使用“全高半長”半鍵時，應將半鍵置于鍵槽軸向中間位置。然后，用特制的尼龍或鋼質套管將半鍵套緊在軸上。固定一定要可靠，防止高速旋轉時甩出，造成安全事故。
●電機運行狀態。如無特殊規定，電機應在無輸出的空載狀態下運行。（1）對交流電機，應施以額定頻率和額定電壓。（2）對直流電機，應施加額定電樞電壓和適當的勵磁電流，使電機達到額定轉速。（3）對多速電機，應分別在每一個轉速下運行和測量。（4）對調速電機，應在整個調速范圍內進行測量或通過試測找到較大振動值的轉速進行測量。（5）對發電機，可以電動機方式在額定轉速下空載運行；若不能以電動機方式運行，則應在其他動力的拖動下，使轉速達到額定值空載運行。
● 測量點的位置。采用6點法：從軸伸端測量并視之，①軸承外蓋右側→②軸承外蓋上側→③軸承外蓋軸上側→④機座頂部靠非端→⑤機座右側靠非端→⑥在非端，若因電機該端有風扇和風罩而無法測量，而該電機又允許反轉時，可將第⑥點反轉后在第①點位置再測數值代替。
● 一般情況下，將所測數據中的較大值作為該電機的振動值，與標準規定值對比。
● 感應電機、特別是2P電機，特別容易出現2倍轉差頻率振動速度的拍頻，該情況下，振動速度有效值Vt可由式（1）確定：
式（1）中
Vmax——較大振動速度有效值；
Vmin——較小振動速度有效值。
● 振動烈度限值。振動值適用于在符合規定頻率范圍內所測得的振動速度、位移和加速度的寬帶方根均值。用這三個測量值的較大值來評價振動的強度。
●交流電機兩倍電網頻率振動速度的限值。2P交流電機在兩倍電網頻率時，可能會產生電磁振動。為了正確評定這部分振動分量，要求對電機進行剛性安裝。
● 軸向振動。軸承軸向振動與軸承的功能及結構有關。對推力軸承，軸向振動與推力波動有關，這種振動會損壞滑動軸承的金屬材料或滾動軸承的零件。這些軸承的軸向振動的評定方法應和徑向振動評定方法相同。
由于振動的振幅只與振動質點擺動的幅度大小有關，而振動速度不僅與振動質點擺動的幅度大小有關，還與振動質點擺動的頻率有關，所以，兩者之間很難用一個固定的關系式來相互轉換。但是，當軸心以圓周軌跡振動時，按理論推算，兩者之間有以下關系。

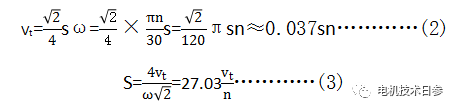

振動速度計算見式（2），由式（2）可以推導出式（3）。
式（2）和（3）中：
S---振動幅值,單位mm；
n---電機轉速,單位r/min；
vt---振動速度有效值，單位mm/s；
ω---角頻率，單位rad，ω的計算按式（4）。
|
