無錫伯頓起重電機2018年訊 調速就是在同一負載下能得到不同的轉速，以滿足生產過程的要求。從三相異步電動機的轉速公式：
可以看到改變電動機的轉速有三種可能：
-
改變電源頻率f1
-
改變極對數p
-
改變轉差率s
三相異步電動機轉子的轉速n與磁極對數p的多少成反比。所以，改變三相異步電動機的磁極對數也可以改變電動機的轉速。這種調速方式稱為變極調速。
如何改變磁極對數？先看下圖所示的定子繞組(只畫出一相) 。圖中為簡便起見，每相繞組用兩個等效集中的線圈來代表。
順向串接 磁極對數p=2
如將圖 (a)改為圖 (b)所示的反向串接接法，則磁極對數p=1，顯然轉速升高一倍。 如果改為圖 (c)所示的反向并接接法，則p仍為1。
由此可知，改變磁極對數的方法就是改變定子繞組的接線方式，使每相定子繞組中的一半繞組內的電流改變方向。

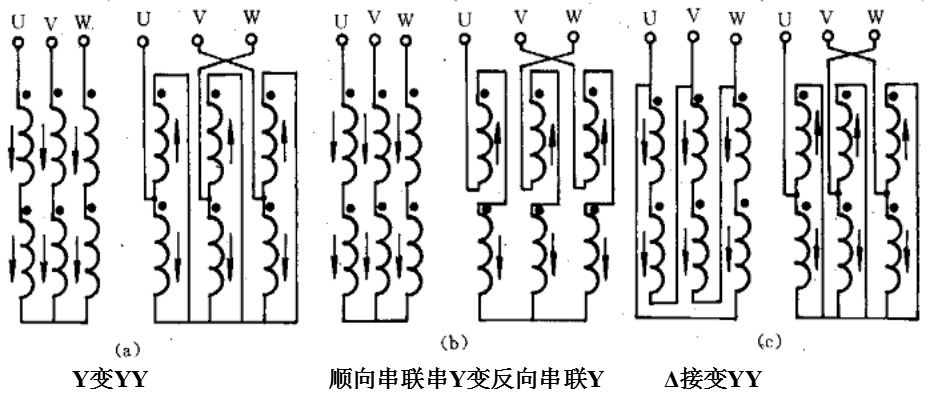

下圖示出了三種變極方式。它們的共同特點是：在改變接線方式前，每相的兩部分線圈繞組均為順向串接，電流方向一致；而改變接線方式后，每相繞組中的上半部分電流反向，因而磁極對數也減少一半。
下面分析變極調速時，電動機的容許輸出功率或轉矩在變速前后的關系。輸出功率為：

假定在不同極對數下，η與cosφ1均保持不變，則有：

如果忽略定子損耗，則電磁功率PT與輸入功率Pl相等，轉矩T為：

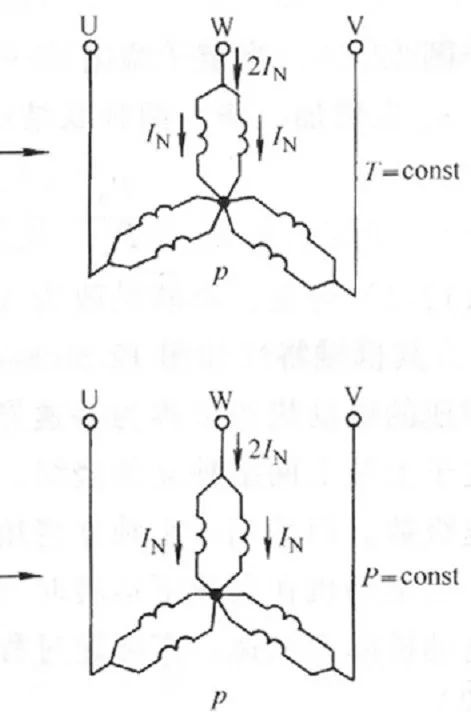

對Y變YY 極對數減小一半，n0增加一倍。為使調速時電動機得到充分利用，在高、低速運行時，電動機繞組內均流過額定電流。這樣，在兩種聯結法下的轉矩之比為：

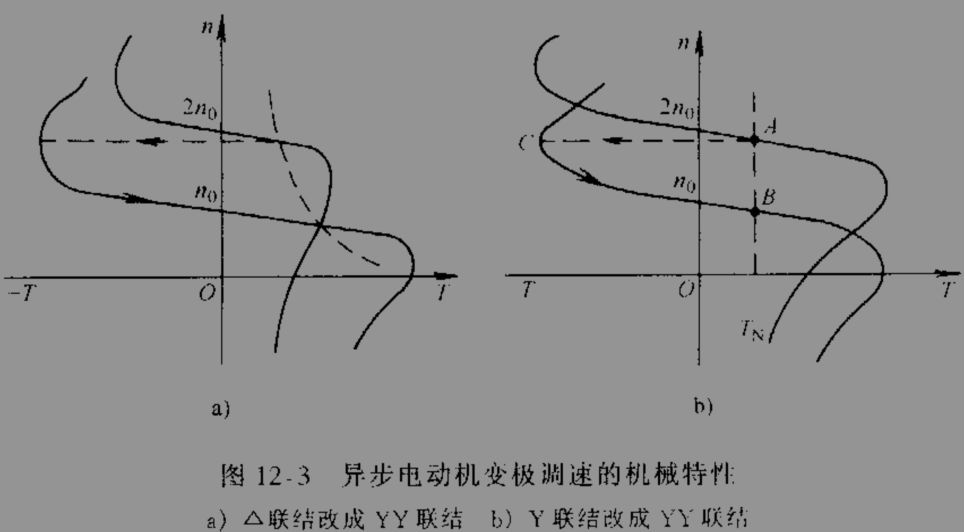

故 Y變YY 極變極調速前后，電動機的輸出轉矩可認為不變，因而屬恒轉矩調速方式。

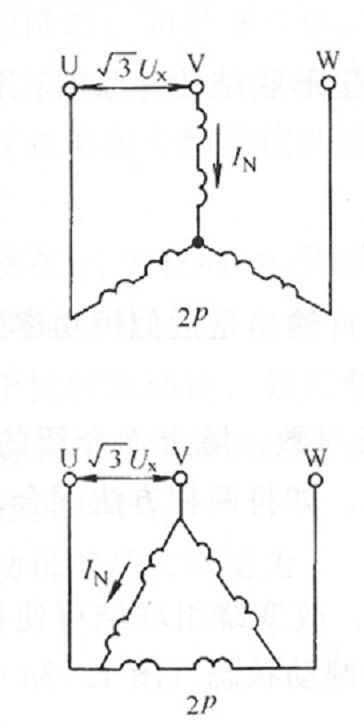

對Δ變YY 兩種聯結法的功率比為：
故 Δ變YY 為近似的恒功率調速方式。

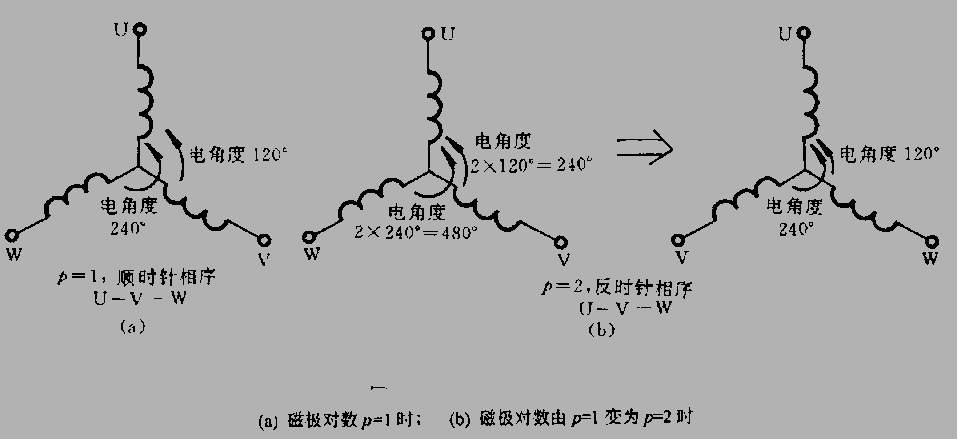

由異步電動機的運行原理已知，具有p對磁極的三相異步電動機對應的電角度為磁極對數p與機械角度之積。
|
