無錫伯頓起重電機2019年7月21日訊 中小型異步電機一般采用帶軸承的鑄鐵端蓋，端蓋上具有安放軸承的軸承室以及與機座配合的止口。端蓋起著支承轉動部分、確定轉子與定子相對位置、保護電機內部和導風的作用。端蓋結構的剛度、止口與軸承室的尺寸精度和形位公差，直接影響定子與轉子之間的氣隙均勻度乃至電機的質量水平。因此，端蓋加工中關鍵的問題是如何控制止口和軸承室的精度、兩者之間的同軸度以及止口臺階端面對軸心線的圓跳動。
軸承端蓋是定子與轉子之間的聯結件，依靠止口和軸承室的配合精度保證電機氣隙的精確性，并且要求裝卸磨損對精度的影響小。因此，對止口和軸承室粗糙度的要求較高。端蓋加工時應注意軸承室的尺寸精度、圓柱度與粗糙度；止口的尺寸精度、圓柱度與粗糙度；軸承室與止口的同軸度；端面對軸心線的圓跳動；端蓋的深度等。

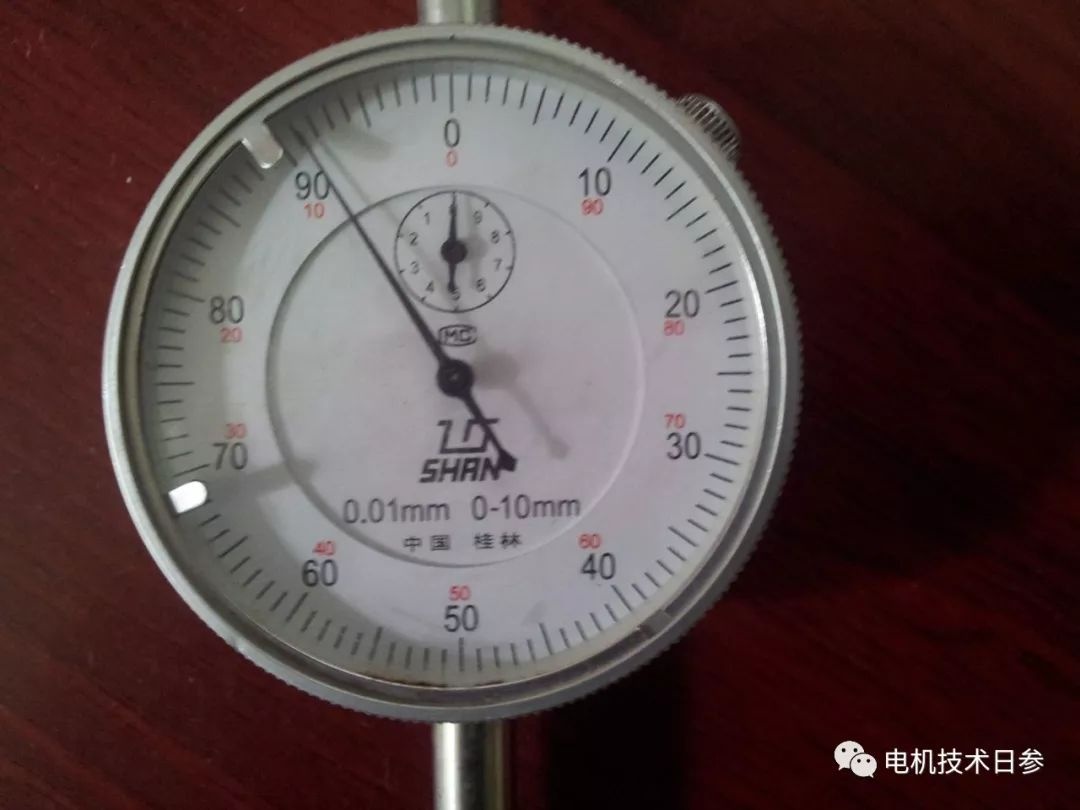

測量時，可將千分表的表架通過其磁力表座固定在軸伸上。但有一個問題需要引起注意，就是由于所用軸承徑向游隙的存在，若測量時被測電機臥式放置時，將會因轉子在其重力的作用下下沉，而使其軸線偏離中心位置（理論偏離值即為所用軸承的徑向游隙的1/2)，造成測量值的方法誤差，給最后結果的判定帶來一定困難，甚至產生誤判。較公認的放置方法是將被測電機的凸緣端蓋朝上，使電機軸線與地面垂直。將1級精度的千分表安裝在磁力表架上，磁力表座吸在軸伸上。

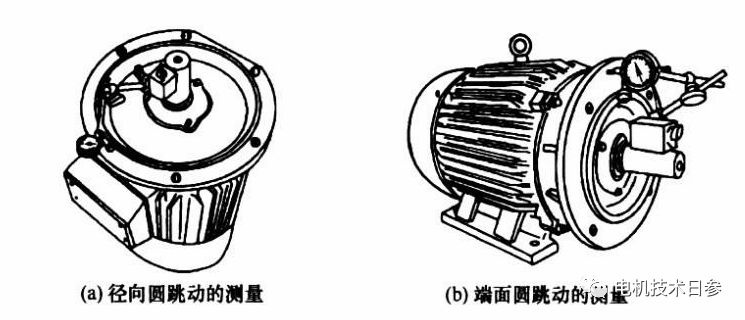

●凸緣端蓋止口對電機軸線徑向圓跳動的測量方法。將千分表的測頭抵在凸緣端蓋止口的側面上，調整好千分表的位置和測量力后將其固定在一個位置，調整表罩，使其指針指到零位上。用手緩慢地旋動轉軸一周，記錄下千分表指示的最大值和最小值，兩值之差（即表針擺動的范圍）即為凸緣端蓋止口對電機軸線徑向圓跳動數值。
●凸緣端蓋止口對電機軸線端面圓跳動的測量方法。測量凸緣端蓋止口對電機軸線端面圓跳動方法與測量徑向的方法基本相同，不同點只在于千分表的測頭應放置在止口的端面上，取值方法同上。
|
