無錫伯頓起重電機2019年4月14日訊 電機產品的接地是安全性要求的必要措施，低壓電機產品標準中規定，所有的電機產品都必須有可靠的接地標志，對于小規格產品，其接地標志一般設置在接線盒內，而對于功率不小于110千瓦的電機，則要在電機殼體的適當部位再增加一個接地點。
保護接地是為了防止設備因絕緣損壞帶電，而危及人身安全所設的接地，如電力設備的金屬外殼、鋼筋混凝土桿和金屬桿塔。保護接地只是在設備絕緣損壞的情況下才會有電流流過，其值可以在較大范圍內變動。
電機保護接地的標志應該牢固可辨，一般采用成型方式與電機機座或接線盒融為一體，必要時會采用固定標志牌的方式，但應采用鉚接或焊接方式固定，不能簡單地采用螺釘緊固；還要強調的是接地線的顏色、導體直徑、接端頭和固定螺栓直徑都有專門的規定，但這些往往在設計和制造過程中得不到重視和落實。
電機知識拓展——電機接地的相關規定
1接地端子
接地端子的設計，應保證與接地導線具有良好的聯接而不損壞導線或端子。對不屬于工作回路的其他可觸及的導體部件，彼此間應有良好的電聯接，且與接地端子也作良好電聯接。當電機的轉子繞組以及所有軸承都帶有絕緣，除非制造廠與用戶協議采用另外的保護措施，轉軸應與接地端子作電聯接。
當接線盒內設有接地端子時，則接地導線應采用與相線相同的金屬制成。當機座上裝有接地端子時，經協議接地導線可用另外的金屬(例如鋼)制成。在這種情況下，端子尺寸的設計應適當考慮導線的導電率。
2接地標志
電機機座與保護接地裝置之間應有永久、可靠和良好的電氣連接，當電機在設備底座上移動時，保護接地導體應仍能可靠連接。
3連接要求
電機若采用接線端子連接接地導線，該接線端子應符合GB14711的要求。保護接地接線端子的連接應可靠鎖緊，應能防止意外轉動和防止減小電氣間隙與爬電距離。不用工具應不能將其松開。
4獨立性
保護接地端子除作保護接地外，不應兼作他用。
5相容性
保護接地導體和保護接地端子及其連接裝置的材料應具有相容性，能抗電腐蝕且是電良好的導電體。若用黑色金屬，則應電鍍或用其他有效措施防止銹蝕。
6韌性
保護接地導體應有足夠的韌性，應能承受電機振動應力，并對其應有適當保護措施防止在電機使用和安裝時產生危險。
7貫穿性及連接有效性
保護接地連接應能保證確實貫穿油漆之類的非導電性涂料層。連接方式可為冷壓接或其他等效手段，不應用鉸接和僅靠錫焊。
8穿透性及導電截面
穿透彈性橡膠底座的接地體應是金屬，不能用導電橡膠接地。保護接地端子的螺釘和接地導體應有足夠截面，接地導體截面積按GB755的規定。
9接地可靠性
接地路徑的電阻應不大于0.1Ω。電阻確定方法：通過在預計接地的部件與接地導體端子之間施加一個等于電機全定額輸入或輸出時的電流，測量電壓降并以此電壓降除以流過該線路中的電流，計算出接地路徑電阻。

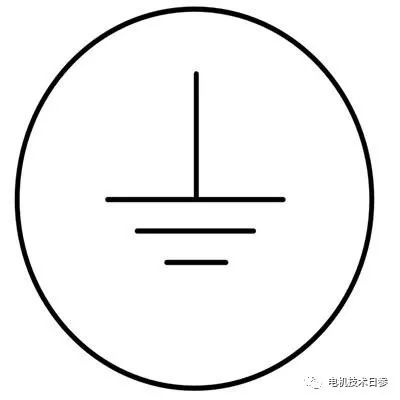

10接地標志
接地裝置應有標準規定的接地標志。
|
