電機絕緣電阻測試注意事項

發布時間：2018-06-25 21:29:00 點擊：

無錫伯頓起重電機2018年6月25日訊 絕緣電阻檢測是任何一個電機廠家及使用者較為常用也是繞不開的一個項目，國家標準GB755、G14711、GB12350等強制性標準中規定了電機絕緣電阻試驗的具體要求。

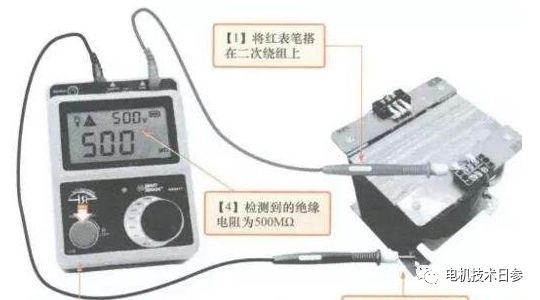

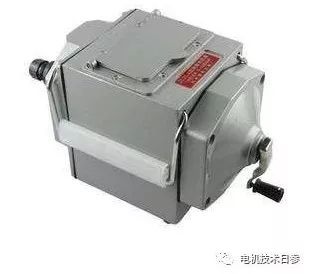

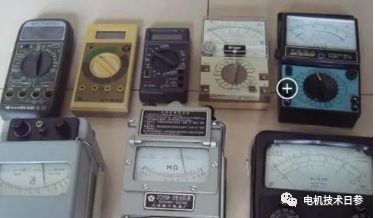

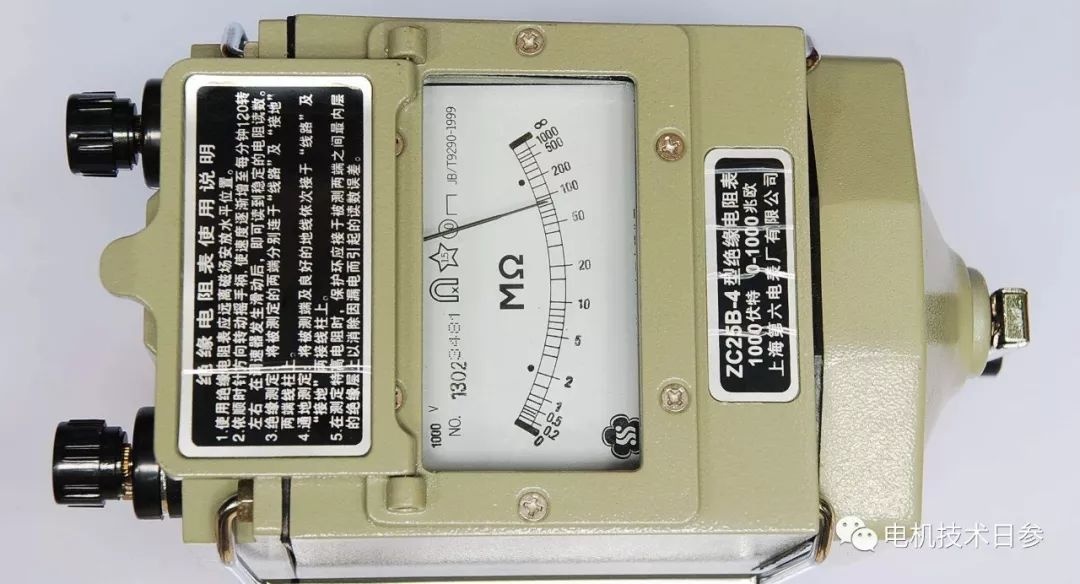

測量絕緣電阻的儀表為絕緣電阻表，俗稱兆歐表，有手搖發電式（通常叫做搖表）和電子式（“高阻計”）兩類。兆歐表的規格是按其所發出的額定電壓值來確定。電機試驗常用的有250V、500V、1000V和2500V共4種。

● 測量電機繞組絕緣電阻

測量電機繞組絕緣電阻時，應按電機的額定電壓選擇，不同電壓等級的電機應選用不同規格的兆歐表，選用規則見下表。

● 測量熱敏元件絕緣電阻

測量埋置在繞組內的熱敏元件（如PTC、PT100）的絕緣電阻時，一般應選用較低電壓級，即250V規格的兆歐表。

按照標準規定，電機絕緣電阻檢測應分別在實際冷狀態和熱狀態下進行。在電機有繞組鐵芯烘干過程中，是熱態絕緣電阻檢測；檢查試驗時，可以只在實際冷狀態下進行。

●對電機的不同繞組，如果它們的兩個線端都已引出到電機機殼之外，則應分別測量每個繞組對機殼和各繞組相互間的絕緣電阻。

●絕緣電阻試驗時，不參與試驗的繞組應與機殼進行可靠連接。

●如果電機繞組（如三相繞組）已接成Y形或△形，那么只能檢測繞組與機殼間的絕緣電阻；無法再測量繞組相與相之間的絕緣電阻。

●兆歐表使用前，應對其狀態符合性進行檢查：在其引接線短接和分開的兩種狀態下，檢查儀表和引接線是否正常。

以手搖式兆歐表為例，如果引接線短接，搖動手柄時，表的指針應該歸“0”位，反之，如果兩引接線斷開，搖動手柄時表的指針應指向無窮大“∝”。

●手搖式兆歐表使用后，應將兩接頭短接放電；因兆歐表為發電機原理，其發出的電壓會對人體有不同程度的傷害。同樣，測量后，應將被測繞組放電后再拆測量線。

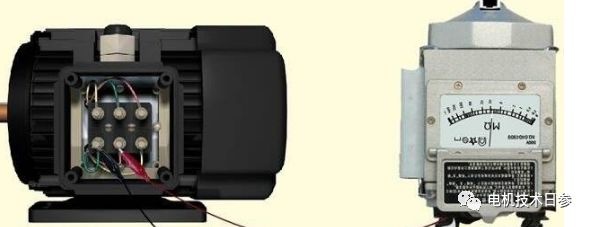

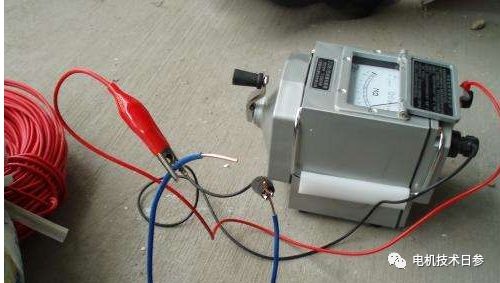

●使用兆歐表測量時，L端連接繞組，E端連接機殼；對于手搖式發電的兆歐表，其轉速應保持在120r/min左右；讀數應在儀表指針穩定以后讀取。

電機在熱態下的絕緣電阻要低于冷態絕緣電阻，標準中對不同的電機規定不同的絕緣電阻較低限定值。

1 熱態絕緣電阻

●普通用途電機絕緣電阻。電機繞組熱狀態下所測得的絕緣電阻值不應小于式（1）的值。

式（1）中：

R_M—電機繞組的絕緣電阻，單位MΩ；

U——電機的額定電壓，單位V；

P—電機的額定功率；直流電機及交流電動機其單位為kW，對交流發電機為kVA，對調相機，則為kvar。

強制性標準GB 14711規定，若式（1）計算所得數值小于0.38MΩ時，則應以0.38MΩ作為較小修正限定值。

●小功率電動機絕緣電阻考核標準。在GB5171中規定，小功率電動機繞組的絕緣電阻在熱態時應≥1MΩ，常態下不低于20MΩ。

● 熱帶型電機絕緣電阻考核標準。GB12351中規定，熱帶型電機繞組的絕緣電阻在熱態時不應小于下述規定數值；

（1）小功率電動機：0.5MΩ。

（2）除小功率電動機外，機座號在630以下的濕熱帶交流電機和電樞直徑在990mm及以下的濕熱帶直流電機（簡稱中小型濕熱帶電機）。

1）定子電壓≥3000V的電機和感應電壓≥110V-3000V的外充殼護等級為IP22及以上至IP44以下的電機（簡稱防護電機），式（1）所求數值的2倍，但較低為0.38MΩ。

2）額定電壓110V~3000V的外殼防護等級為lP44以上的電機（簡稱封閉式電機），式（1）所求數值的3倍，但較低為0.38MΩ。

（3）中小型干熱帶電機：按式（1）所求數值，但較低為0.38MΩ。

2 冷態絕緣電阻

●普通用途電機

GB14711規定，對低壓電機（交流1000V及以下，直流1500V及以下），

應不小于5MΩ，對高壓電機，應在相應的技術條件中規定。一般情況下，溫度越高，絕緣電阻越小。下面給出冷、熱態絕緣電阻換算公式供參考。

式(2)中R_MC—冷態絕緣電阻考核值，MΩ；

t_e—電機絕緣熱分級溫度，如B級絕緣95℃、F級絕緣115℃；

t—測量時繞組溫度（℃），一般采用環境溫度；

U—電機額定電壓，V。

●小功率電動機的考核標準

在GB/T5171中規定，小功率電動機繞組的絕緣電阻在冷態時應≥20MΩ。

3 絕緣電阻吸收比

吸收比K_M是測量絕緣電阻時，試驗電壓施加60s時的測量值R_M60s。與施加15s時的測量值R_M15s之比，符合式（3）為合格。

4 絕緣電阻極化指數（PI）

極化指數（Pl)是測量絕緣電阻時，試驗電壓施加10min時的測量值R_M10min與施如1min時的測量值R_M10min之比，符合式（4）為合格。
