三相電機直流電阻測定

發布時間：2018-06-20 23:10:00 點擊：

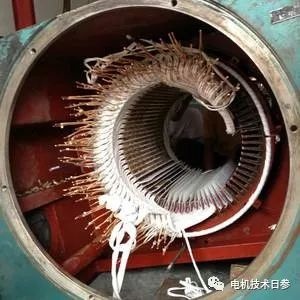

無錫伯頓起重電機2018年6月20日訊 直流電阻是電機繞組的一個重要參數。與電機繞組的設計方案、所采用電磁線的材質、環境溫度等諸多因素有關。在電機的檢查試驗和型式試驗過程中，直流電阻檢測都是一個必須檢測的項目；對于規范生產的電機企業，會在電機繞組鐵芯浸漆前進行直流電阻檢測，這樣可以避免不符合要求的產品進入后續生產環節。

測定直流電阻也是電機試驗的一項重要內容。通過對實測電阻值的分析，可以初步判定被試電機繞組的匝數、線徑、并繞根數、接線方式及接線質量等是否達到要求，以及繞組匝間有無嚴重的短路故障等。繞組的直流電阻要參與電機損耗計算和溫升計算，直接影響電機性能評價的效果。因此，繞組直流電阻的測定試驗應選擇較高精度的測試儀表，力求檢測數據具有較高的準確度。

在電機試驗中測量繞組的直流電阻時，一般采用直流電阻測量儀表（如電阻測試儀、直流電橋等）直接測量，有時使用電壓、電流法（一般不采用）。

三相交流異步電動機和同步機的定子、三相繞線電機轉子都有三相對稱的繞組。在國家電機標準中，規定了對這些繞組直流電阻測量方法。測量時，都要測量被測繞組的溫度，若電機處于實際冷態，可用周圍環境溫度來代特修正溫度。在進行型式試驗或其他需要精確結果的試驗時，對每一相電阻或每一線電阻測量3次，然后取3次的平均值作為測量結果。

●   直接測量相電阻

當電機定子或轉子三相繞組各相的頭尾共6個端點都引出，或三相繞組在電機內已接成星形（Y形），但除三個相線引出外，中性線（星點）也引出時，可以分別測量各相的直流電阻。

●   測量線電阻

當電機定子成轉子三相繞組在電機內部已接成星形（Y）或三角形（△），只能測量每兩外線端的電阻（即線電阻），而后通過公式折算對應的相電阻。

若繞組的相電阻為R_相，線電阻為R_線，線電阻的計算可以按照電阻的串并聯原理進行計算。

●由相阻換算線阻

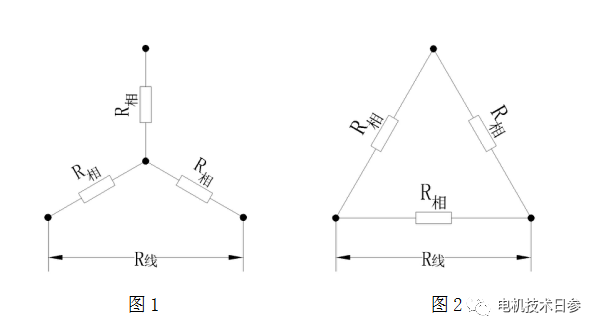

當電機繞組為角接時，原理圖見圖1，R_線=2R_相/3。

電機繞組為星接時，原理圖見圖2，R_線=2R_相

●由線阻換算相阻

可以將不同接法下由相阻計算線阻的公式進行數學換算。

當電機繞組為星接時，原理圖見圖1，R_相=0.5R_線

當電機繞組為角接時，原理圖見圖2，R

●不同溫度下電阻值的換算

一般金屬導體的直流電阻與其溫度有一個固定的關系。這個關系用下式表示：

R₁=R₂×（K+t₁）/(K+t₂)………（1）

式中:    R₁——溫度為t₁℃時的直流電阻（Ω）；

R₂——溫度為t₂℃時的直流電阻（Ω）；

K——常數（在0℃時，導體電阻溫度系數的倒數），對銅繞組，K=235，對鋁繞組，K=225。

●不同試驗狀態下的電阻標準

型式試驗報告中，會按照電機不同的絕緣等級給出具體的電阻值，如B級絕緣電機為75℃時的電阻，而F級絕緣電機則為95℃時的電阻，H級絕緣電機則為105℃時的電阻。而在檢查試驗考核標準中，則習慣給出20℃時的電阻，當溫度偏離時，可以按照式（1）折算。
