如何解讀電機用軸承

發布時間：2018-06-25 21:26:00 點擊：

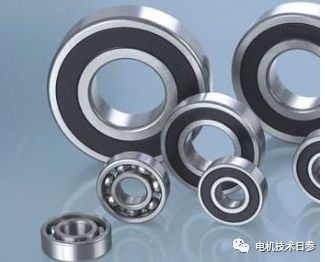

無錫伯頓起重電機2018年6月25日訊 電機常用軸承主要有三種類型：滾動軸承、滑動軸承和含油軸承，支撐電機轉動部件旋轉。微型或小型電機一般選用含油軸承，附件少、免維護，有利于簡化結構；滑動軸承主要用在中大型電機上，適用于重載、耐沖擊的場合；滾動軸承使用較廣。

滾動軸承代號由前置代號、基本代號和后綴代號組成，前置代號由字母表示，含義為成套軸承分部件；基本代號表示軸承的類型與尺寸等主要特征；后綴代號表示軸承的精度與材料的特征。

● 常用內部結構代號含義示例

B——接觸角為40°的角接觸球軸承

C——接觸角為15°的角接觸球軸承

AC——接觸角為25°的角接觸球軸承

E——加強型設計

● 密封\防塵與外部形狀變化代號及含義示例

● 公差等級代號

P0——尺寸精度為P0級

P6——尺寸精度為P6級

P5——尺寸精度為P5級

P4——尺寸精度為P4級

P2——尺寸精度為P2級

滾動軸承的精度從0級起依次提高 。

● 游隙代號

● 振動級代號

Z ——軸承的振動加速度級極值組別,依次從低至高為: Z1、Z2、Z3、Z4

V ——軸承的振動速度級極值組別,依次從低至高為: V1、V2、V3、V4

● 配置代號

2Z——帶防塵蓋的軸承用于污染不嚴重而且沒有水分、蒸氣等接觸軸承危險的軸承配置。防塵蓋還用于由于速度或運行溫度方面的考慮，降低摩擦很重要的應用中。

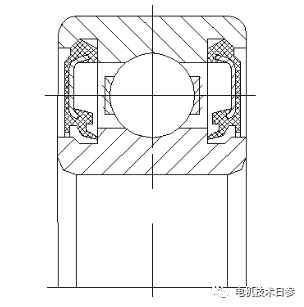

2RZ——非接觸密封件的軸承往往用于污染不是很嚴重，應用和防塵蓋相似，稍比防塵蓋的密封效果好。

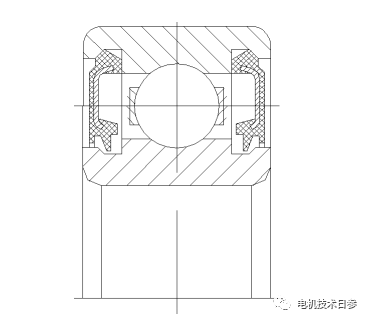

2RS——帶接觸密封件（簡稱為密封件）的 軸承往往用于污染中等、存在水分或水的噴濺等不可避免、或要求無維護長期使用壽命的軸承配置中。

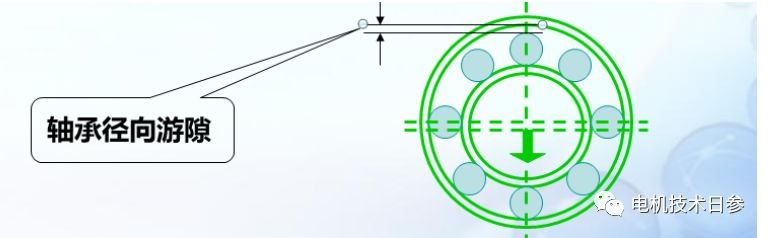

● 軸承的徑向（軸向）游隙是當軸承無外負荷作用時，一套圈相對另一套圈，從一個徑向（軸向）極限位置移向相反極限位置的徑向（軸向）距離。在現實中由于套圈的形狀誤差和滾動體的不一致性，它應采用在套圈的不同方向以及套圈和滾動體不同相對位置狀態下的徑向（軸向）位移的平均值。

● 游隙是軸承的一個重要技術參數，它直接影響到軸承的載荷分布、振動、噪音、摩擦、溫升、使用壽命和機械的運轉精度等技術性能。

a）游隙過大，會引起軸承內部承載區域減小，接觸面應力增大，從而使用壽命縮短。過大的游隙還會使軸承運轉精度下降，振動和噪音增大。

b）游隙過小，可能會在實際運行中出現負游隙（過盈），引起摩擦發熱增大，溫升提高，進而使有效游隙更小或過盈更大，如此惡性循環將導致軸承抱死。
