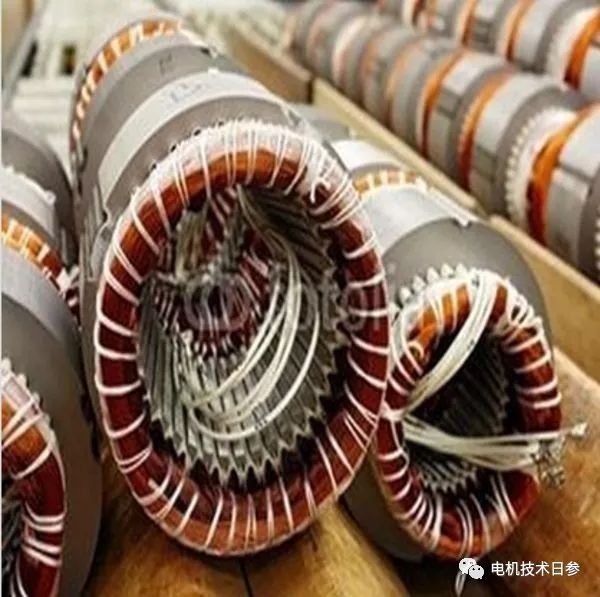

無錫伯頓起重電機2019年1月6日訊 對于電機產品，繞組是電機的心臟，繞組本身應與鐵芯及其他零部件保持絕緣關系，如果是三相電機，繞組的相與相之間同樣應保持絕緣關系。
絕緣結構是由同一種或幾種絕緣材料通過特定的工藝組合在一起所形成的結構稱為絕緣結構。主要涉及匝間絕緣、對地絕緣、外包絕緣，如果是三相電機，還會涉及相間絕緣。
● 匝間絕緣
匝間絕緣是指同一線圈匝與匝之間的絕緣，其作用這將電機繞組中電位不同的導體相互隔開，以免發生匝間短路。對于漆包線繞組，匝間絕緣是電磁線表面的絕緣漆，而對絲包線、云母線，則是特定絕緣材料及絕緣膠粘合而成的復合絕緣材料。
一般情況下，匝間絕緣僅靠電磁線本身所帶有的絕緣，如漆包線，單玻璃絲包或雙玻璃絲包線。玻璃絲包漆包線，聚酰亞胺薄膜燒結導線等自身所帶有的絕緣。匝間絕緣是電機絕緣結構中較重要的且通常也是比較薄弱的絕緣，因此在設計匝間絕緣時要注意選擇材料，在制造過程中必須注意，導線應光滑，不得有飛邊、毛刺等，不能因機械拉傷匝間絕緣。
●對地絕緣
對地絕緣是指線圈外部的主絕緣。主要承受電機的額定電壓或可能出現的過電壓，它的工作電壓較高，所以其電性能，機械性能和熱性能都必須滿足電機運行狀態所提出的要求。對地絕緣厚度，一般取決于電機的額定工作電壓和絕緣材料的電氣機械性能，電機額定電壓越高，對地絕緣包扎的層數越多，或漆膜厚度越厚。
● 外包絕緣
外包絕緣是指包在線圈對地主絕緣外的絕緣。且其作用主要是保護對地主絕緣免受機械拉傷并使整個線圈結實嚴整，對主絕緣起到了補強作用，外包絕緣大多采用玻璃絲帶。
● 相間絕緣
相間絕緣是三相電機特有的絕緣，是相與相之間的絕緣。對于散嵌繞組，采用相間塊將兩相隔開，在繞組的端部也會用到絕緣軟管；硬繞組的相間絕緣則采用板形絕緣材料或相對的距離空間實現。
|
