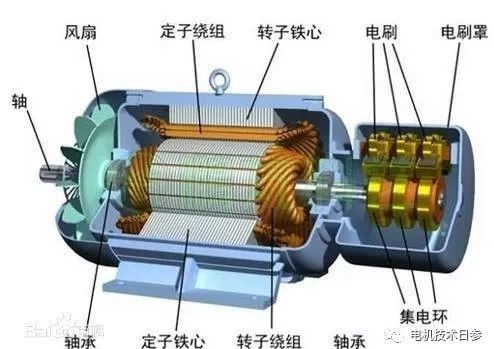

無錫伯頓起重電機2018年12月10日訊 按轉子繞組形式，一般可分為繞線式和鼠籠式兩種類型，繞線式轉子電機是指轉子為繞線式的電機。
按照繞線電機轉子的特性，轉子繞組的星點安排在軸伸端，繞組的引出端排布在非軸伸端。這種電機涉及到的一個問題是轉子繞組與集電環的連接，一種是在軸上打深孔和斜孔，通過引線穿過深孔引出與集電環連接，另一種則是在軸的外部連接。
無論通過深孔的連接還是外連接，都涉及一個絕緣問題，通過穿深孔連接時，深孔和斜孔打制過程中，金屬屑、毛刺及與引線接觸部位的加工光滑度要求非常關鍵，包括引線出軸端孔時的固定和長度要求要恰到好處。采用外部連接時，引線與本線之間的連接，以及連接件與軸的絕緣和固定同樣是非常關鍵的環節，一是要絕緣，二是要防止離心甩開。實踐證明，設計和加工工藝可以不同，但轉子的可靠性要求是不變的。
繞線式三相異步電動機啟動方式
● 轉子回路串液體變阻器啟動
液體變阻器俗稱水電阻，顧名思義，在特制的水箱內裝有電阻值的液體，液體一般用純凈水加入適量的電解粉按一定比例配制，在水箱的底部有一組靜極板，水箱頂部有一組動極板，動極板在驅動裝置的驅動下，在一定時間內下降到與靜極板接觸，接觸后由外部接觸器將水電阻切除，從而實現平滑啟動。適用于大功率高壓電動機。

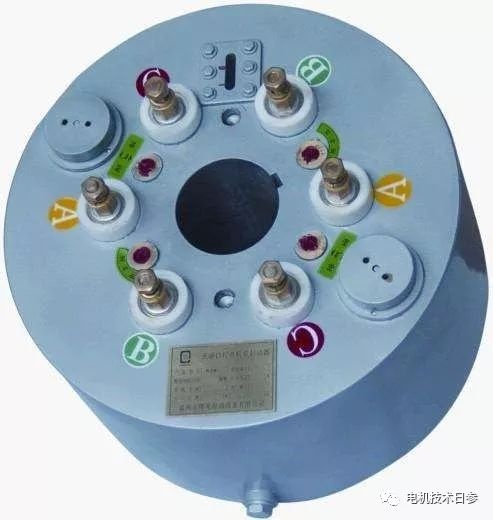

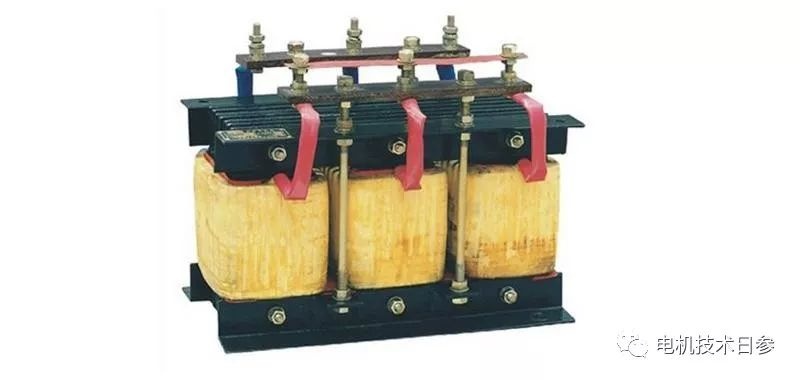

● 轉子回路串接頻敏變阻器起動
頻敏變阻器的電阻（電抗）隨線圈中所通過的電流頻率而變。剛起動時，電機轉差率較大，轉子電流（即頻敏電阻線圈通過的電流）頻率較高，等于電源頻率。因此，頻敏變阻器的電阻較大，這就相當于起動時在轉子回路中串接一個較大電阻，從而使起動電流減小。隨著電動機轉速的加快，轉差率逐漸減小，轉子電流頻率逐漸降低，頻敏變阻器電阻也逐漸減小，較后把電動機的轉子繞組短接，頻敏變阻器從轉子電路中切除。適用于中小功率低壓電動機。
● 轉子回路串接電阻起動
繞線式三相異步電動機可以在轉子回路中串入電阻進行起動，這樣就減小了起動電流。一般采用起動變阻器起動，起動時全部電阻串入轉子電路中，隨著電動機轉速逐漸加快，利用控制器逐級切斷起動電阻，較后將全部起動電阻從轉子電路中切除。這種方式適用于中小功率低壓電動機。
|
