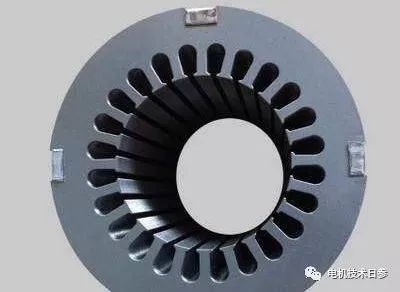

無錫伯頓起重電機2018年8月14日訊 電機鐵心必須具有一定重量的沖片，片間存在足夠的壓力，使鐵心成為一個堅固的整體。這樣才能保證電機的性能以及運行的可靠性。不論是定“量”壓裝還是定“壓”壓裝，均應符合這個要求。
定量壓裝是以重量為標準控制鐵心。但是，由于硅鋼片的密度、毛刺、厚薄及漆膜厚度等不穩定因素的影響，往往造成鐵心重量一定時，長度不符合規定值。由于沒有壓力標準，常常因壓力不足而使鐵心松動，或因壓力過高損壞片間絕緣。
定壓壓裝是以壓力控制鐵心。在實際生產中，由于上述不穩定因素的影響，以及沖片內外徑尺寸和槽形整齊度的誤差，使得疊壓時的摩擦力變化很大，難以用壓機的壓力來控制鐵心的片間壓力，當用手扳壓力機時，更不易控制。
任何時候都不能以沖片的片數來控制鐵心壓裝。因為，硅鋼片厚度公差（一般為鋁分廠和裝配分廠士10%）遠遠不能保證鐵心的質量。
實際生產中，采用定量、定壓、定長度相結合的方法。即以定量為主，壓力允許在一定范圍內變動，適當地增減沖片數（一般不超過2-3片），以保證鐵心長度。
理論上一臺電機鐵心硅鋼片用量（公斤）按式（1）計算。
GFe=KFeρFeSL……………………（1）
式（1）中：
KFe——鐵心疊壓系數，即鐵的填充系數；
ρFe——硅鋼片密度（kg/m3）；
S——沖片凈面積（m2）；
L一鐵心總長度（m）。
鐵心的疊壓系數KFe，從定義可按式（2）計算。
由此可以看出，KFe與硅鋼片的凈厚度、兩邊絕緣厚度以及片間間隙有關。實際上，絕緣厚度受絕緣處理工藝的影響，而片間間隙因壓力、毛刺以及鐵心結構零件質量情況不同而變化，也就是說，KFe與制造工藝密切相關。在工藝比較穩定的工廠內，疊壓系數KFe也較穩定。不同的工藝對應不同的疊壓系數，大概在0.91-0.98之間不等。
為了防止沖片在長期運行中產生松動，須要片間實存壓力約為0.8~1.0兆牛/米2。但是，由于壓裝時要克服較大的摩擦力（如沖片與配合零件軸或機座的摩擦；沖片與壓裝胎具之間的摩擦）；硅鋼片受壓后進一步展平，運行沖片絕緣老化收縮等，都會引起鐵心實存片間壓力的降低。所以，壓裝壓力要稍高于兆牛/米2。為了防止外壓裝鐵心在搬運、碰撞中引起沖片松動，實際疊壓力還要增高一些。
在實際生產中，一些工廠由于怕鐵心松動和追求提高疊壓系數，小型異步電機定子鐵心的疊壓力往往高達20~30兆牛/米2，以致壓傷沖片絕緣，引起鐵心性能惡化。較佳疊壓力的選擇，須通過對定子鐵心磁性能及疊壓系數的分析比較而定。
●疊壓力對鐵心磁性能的影響
隨著疊壓力的增加，鐵心沖片的內應力增高，在30兆牛/米2以下，鐵心所產生的內應力實際上處于彈性范圍內。由于彈性應力使得鐵心磁性能惡化，但在壓力撤消后，磁性能又會改善。
當疊壓力為兆牛/米2時，對于小型異步電動機定子鐵心，由于內應力引起的單位損耗僅增加5%（B=1.5特），而為建立這種磁感應強度所需磁場強度則增加47%左右。可見應力對磁化曲線的影響較大，即使有可靠的片間絕緣，定子鐵心以一定的壓力疊壓和緊固時，由于產生彈性應力，定子鐵心的磁性能惡化了。
實際上鐵心沖片片間絕緣質量并非十分可靠，有的甚至很差，加以沖片有很大的毛刺，因此，當疊壓力增高時，不僅磁滯損耗增加，而且隨片間絕緣電阻值的降低，又引起了渦流損耗的增加，這種增加遠遠地超過由于彈性應力所引起的增加。
由于片間絕緣不良和沖片毛刺的影響，使得鐵心單位損耗隨疊壓力的增高而急劇增加，而對磁化曲線的影響很小。
●疊壓力和疊壓系數的關系
根據試驗對比數據和曲線的分析，為了提高鐵心的疊壓系數，對于氧化處理沖片疊壓的定子鐵心，可以先以20兆牛/米2壓力預壓，較后用4~6兆牛/米2壓力壓緊，并以扣片緊固鐵心。
預壓實際上不影響鐵心較終的磁性能。采用預壓鐵心的疊壓方法，可以提高疊壓系數確保鐵心的緊密度。實驗證明，這種工藝方案可以使小型異步電動機的空載損耗和雜散損耗降低，效率提高。
對于涂漆絕緣的沖片，一般當片間壓力超過4兆牛/米2時，片間絕緣會破壞，故不能任意提高疊壓力。
|
