無錫伯頓起重電機2018年3月7日訊 這是交流三相異步電動機使用中經常遇到的問題。三相異步電動機，是工業上應用較廣泛的動力。它的定子線圈有三個繞組，有星形和三角形兩種連接方式。運行中用哪一種連接方式，是產品設計時決定好的，是不能隨意變動的，否則會燒毀電動機。
一般小于3KW的電機都是星接，3KW以上的電機都採用三角形接法。這是因為：異步電動機在起動時，由于慣性原因，短時間達不到額定轉速，嚴重滯后于定子繞組上形成的旋轉磁場，導至啟動電流大增（一般可達到正常工作電流的4--7倍），這對電機本身和電網都是嚴重威脅。因此，7KW以上的電機，都採用減壓啟動。來降低起動電流。

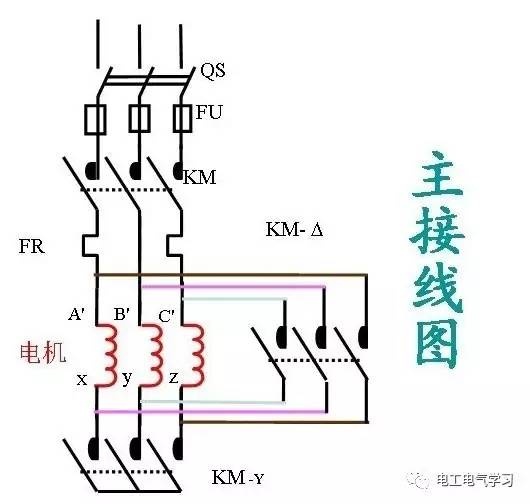

星、三角啟動，是其中一種常見的方法：就是把正常工作於三角形連接的電機定子繞組，啟動時接成星形，待電機轉速接近額定轉速時，再迅速切換成正常工作狀態（三角形連接）。等效繞組增加了根號3倍，增大了繞組的阻抗和感抗，有效地降低了電機的起動電流，保護了電機，和電網的安全。這一措施一般由專門的星/角啟動器，或由交流接觸器、時間繼電器構成的啟動裝置執行。不知道這些是不是你的疑問，僅供你參考。
在啟動瞬間，三相交流異步電動機星形接法的啟動電流是三角形接法啟動電流的三分之一，同時啟動轉矩也是三角形接法的三分之一。因此星三角啟動電路不適用于重載啟動。
計算依據是：三角形接法的線電流是相電流的根號3倍，線電壓等于相電壓。星形接法時線電流等于相電流，但是線電壓是相電壓的根號3倍（220*根號3=380）。
當電機繞組由三角形接成星形后相電壓下降為原來（線電壓）的根號三分之一，相應的相電流也下降為原來相電流的根號三分之一，由于三角形接法改為星形接法線電流等于相電流是原來的三分之一，因此當兩個根號三分之一相乘結果當然是三分之一。
|
