無錫伯頓起重電機2018年2月14日訊 電容的特點是阻止電壓突變，也就是讓電壓滯后了90°，由于交流電是正弦波，所以從0°到90°，電壓是升高，電容器在充電，開始電流大，等電容器電壓=交流電時，電流=0，相位差剛好是90°。
電感的作用是阻止電流突變，交流電電壓升高，電感抑制電流的升高，等到電壓開始降低，電感補償電壓，電流變大，也是90°。所以無論電容還是電感，都可以改變相位，就是所謂移相了。
220V的電源加個電容就能讓三相電動機工作，實際上的確有人這么多了，也成功了，但是帶負載很弱，而且都是小電機才可以這樣簡單使用，從機理上來看，實際上是把三相電機繞組簡單接成了單相線圈的繞組，而大家都知道單相電機要都有啟動電容的，實際當然也是通過電容來改變相位實現的。
一、單相電機啟動和運行原理
啟動原理：當單相正弦電流通過定子繞組時，電機就會產生一個交變磁場，這個磁場的強弱和方向隨時間作正弦規律變化，但在空間方位上是固定的，所以又稱這個磁場是交變脈動磁場。這個交變脈動磁場可分解為兩個以相同轉速、旋轉方向互為相反的旋轉磁場，當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等、方向相反的轉矩，使得合成轉矩為零，所以電機無法旋轉。當我們用外力使電動機向某一方向旋轉時（如順時針方向旋轉），這時轉子與順時針旋轉方向的旋轉磁場間的切割磁力線運動變??；轉子與逆時針旋轉方向的旋轉磁場間的切割磁力線運動變大。這樣平衡就打破了，轉子所產生的總的電磁轉矩將不再是零，轉子將順著推動方向旋轉起來。

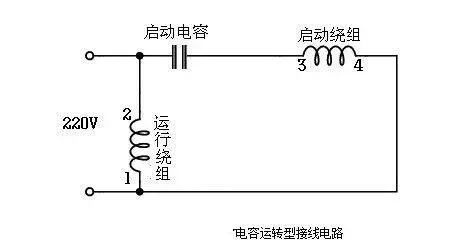

單相電不能產生旋轉磁場。要使單相電動機能自動旋轉起來，可在定子中加上一個起動繞組，起動繞組與主繞組在空間上相差90度，起動繞組要串接一個合適的電容，使得與主繞組的電流在相位上相差90度，即所謂的分相原理。這樣兩個在時間上相差90度的電流通入兩個在空間上相差90度的繞組，將會在空間上產生（兩相）旋轉磁場，在這個旋轉磁場作用下，轉子就能自行啟動旋轉起來 。
它有兩個繞組，一般主繞組線徑較大一點，還有一個啟動繞組（副繞組），啟動繞組串聯一個電容器，是它的電壓遲后電流90度，這樣兩組繞組得到不同的磁場，形成了旋轉磁場，電動機就轉起來了。

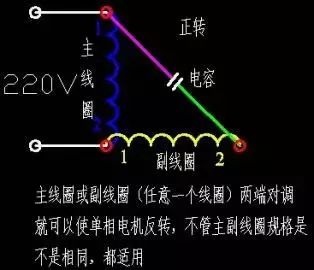

以分相起動式為例，簡單說一下，如圖1所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇,空調風扇電動機，洗衣機等電機。
二、1kW以下的小功率三相異步電動機，不僅可以作三相運行，而且也可以作單相運行。
1、電動機單相運行時的連接方式

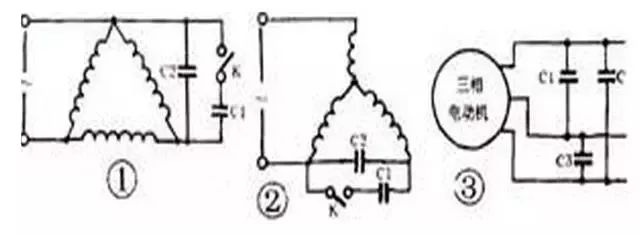

如圖1所示。將電容器并接在三相繞組的任意一相兩端（圖中接在U相兩端），然后220V市電加在電容C的一端和V2與W1的交點處。這樣，電機就可旋轉，如需改變電機旋轉方向，則可按圖2所示連接，將市電從電容器的一端調換到另一端即可。
將電容器接在任意兩個端子上（如圖3中接V1、U1），220V市電則加在余下的端子W1和電容C的任一端上。這樣，電機就可旋轉。如需改變電機轉向，則將市電的一端從U1換接到V1端即可（如圖4所示）。
2、電容器的容量選擇
小型三相異步電動機作單相運行時，所選電容容量一定要合適，若太小則旋轉無力，啟動困難；太大則回路電流過大，導致電機過熱。一般電容容量值選擇如附表所示。 如果不查表，也可以按經驗公式獲得：當星形連接時，所需電容容量C（Μf）＝P（W）／17，C的單位是μF，P的單位是W；當用作三角形連線時，所選電容容量C（μF）＝P（W）／10。
提醒：三相異步電動機，在運行時候，如果缺相了，仍然會按照原來的旋轉方向運行，只是由于少了一相，如果負載布線，電流講變大，同時電機發熱。
|
