無錫伯頓起重電機2018年2月11日訊 該試驗必須在絕緣電阻測試合格后才能進行，耐壓試驗使用工頻耐壓儀進行，主要確定三相定子繞組相間絕緣及對地絕緣性能，耐壓試驗通常進行兩次，即將U、V兩相繞組接高壓，W相和機殼接地，進行一次耐壓試驗；將U、W兩相繞組接高壓，V相和機殼接地再進行一次，兩次試驗均未發生擊穿便為合格(見圖1)。
圖1
為了防止電動機繞組在嵌線、接線及裝配等工序后返工，每完成一道工序都要進行一次耐壓試驗，各工序間的耐壓實驗電壓見表1、表2。

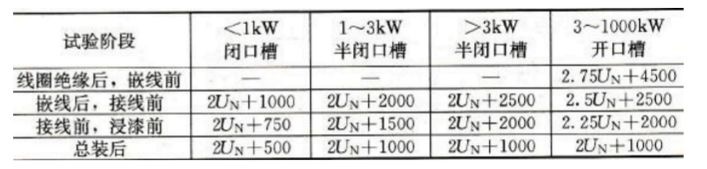

表1 定子耐壓試壓電壓 /V

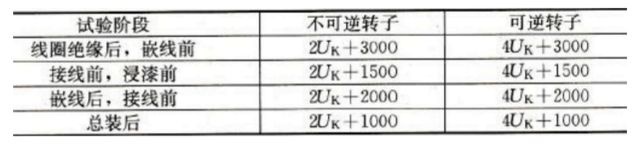

表2 轉子耐壓試壓電壓 /V
注：UK為轉子繞組開路電壓。
試驗時，調節耐壓試驗儀的輸出電壓，使電壓由零慢慢升高到規定的試驗電壓，持續1min無擊穿現象，再將試驗電壓慢慢降至零。試驗人員在試驗時，必須注意人身安全及設備的安全，應禁止無關人員進入試驗區域。試驗完畢后，必須對被試電機繞組對地短路放電后才能拆線。
|
