電機接觸電流要求和檢測

發布時間：2018-05-18 08:53:00 點擊：

無錫伯頓起重電機2018年5月18日訊  GB14711《中小型旋轉電機安全通用要求》中規定，當人體或動物接觸一個或多個裝置的或設備的可觸及零部件時，流過他們身體的電流為接觸電流，也稱之為泄漏電流。

電機應有良好的絕緣性能。在正常工作時，電機的接觸電流或泄漏電流應不超過規定值。GB14711規定了中小型電機接觸電流的限值及測定方法：GB12350規定了小功率電機泄漏電流的測定方法。

對于不同結構的電子產品，接觸電流的測量也是有不同的要求，但總括來說接觸電流可分為對地接觸電流、表面對地接觸電流以及表面間接觸電流三種。

● 對地接觸電流是由電源網絡產生的漏電流穿過或跨過絕緣層并流入保護接地導線的電流。

● 表面對地接觸電流是從在正常使用時操作者或患者可觸及的外殼或外殼部件（應用部分除外），經外部導電連接而不是保護接地導線流入大地或外殼其它部分的電流。

● 表面間接觸電流是在正常或是單一故障條件下，設備與地無關聯任意兩點之間的漏電流，電流從設備的一部分流經人體后流入設備的另一部分。

● 接觸電流的限值。GB14711規定，電機在工作溫度下的接觸電流應≤3.5mA。

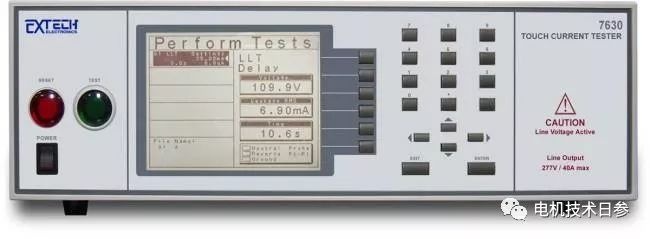

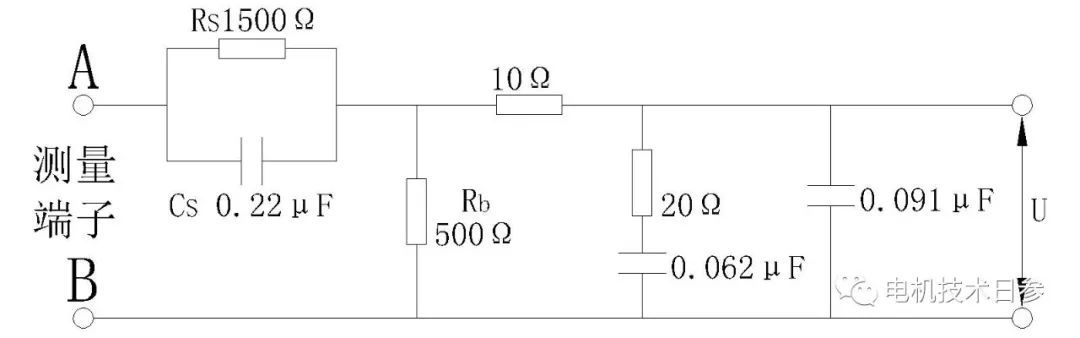

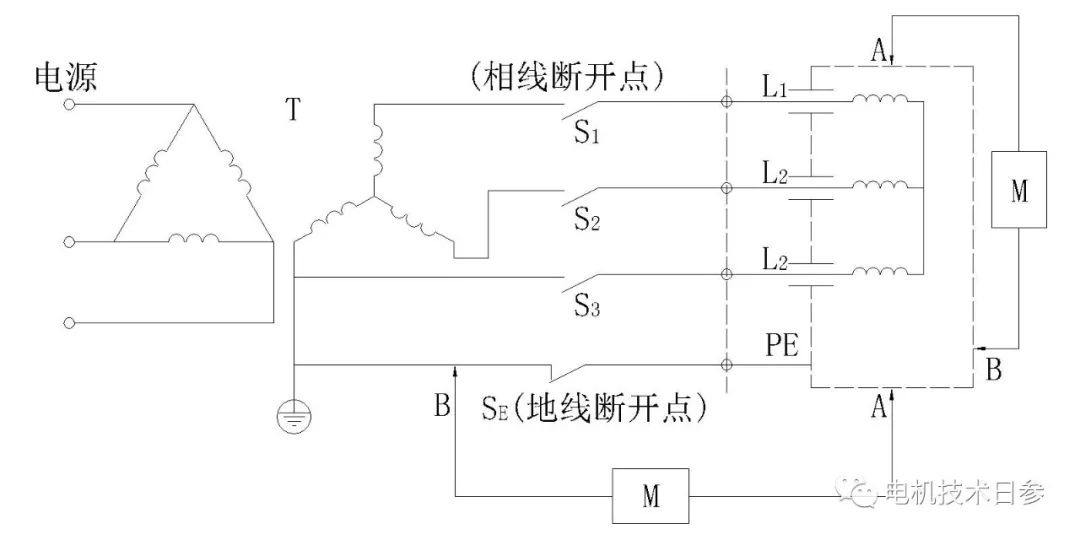

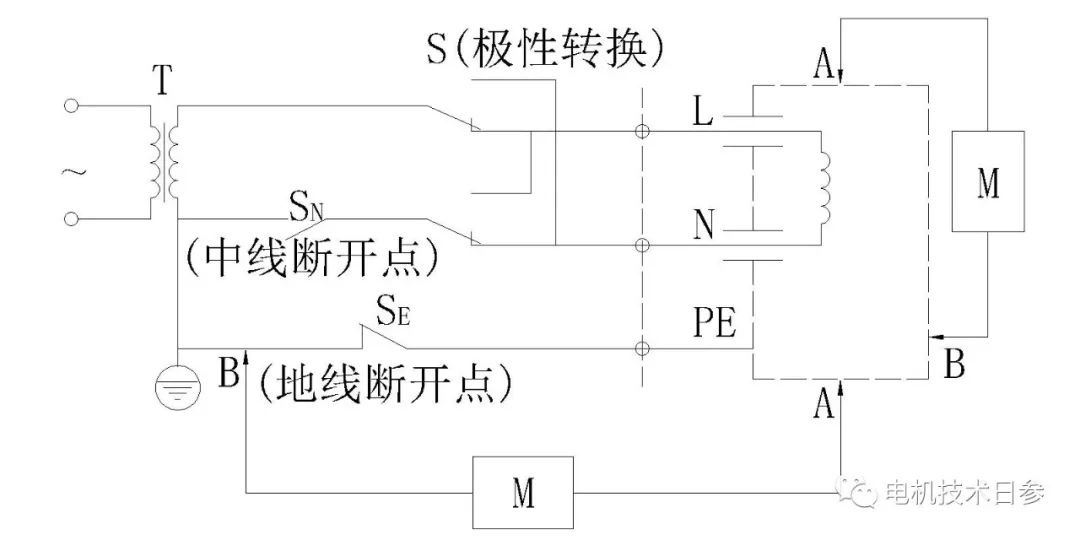

● 接觸電流測量接線。單相和三相中小型交流電機測量接線分別見圖1和圖2所示。圖中M電路如圖3所示。

圖1

● 測量時電機的狀態。接觸電流應在電機熱試驗后進行測量。試驗電源電壓為電機較高額定電壓的105%，試驗電源頻率為電機的工作頻率。

圖2

● 試驗加壓位置和測試方法。接觸電流應在電機上易同時觸及的金屬零部件之間、電機上易觸及的金屬部件與地之間測量。

圖3

（1）對單相電機，應將電機繞組兩端依次轉換至電源的不同極性

（用開關S），且分別在斷開保護接地（用開關S_E)和斷開中線(用開關S_N)的情況下，測取接觸電流的較大值。

（2）對三相電機，應輪流斷開其中的任一相（用開關S₁、S₂和S₃），且斷開保護接地（用開關S_E)的情況下，測取接觸電流的較大值。

（3）測量時，電機應與地絕緣。測量電極為試棒，A端電極每次接入時，應先接到地，然后再依次接到每個可觸及的其他零部件上進行測量。

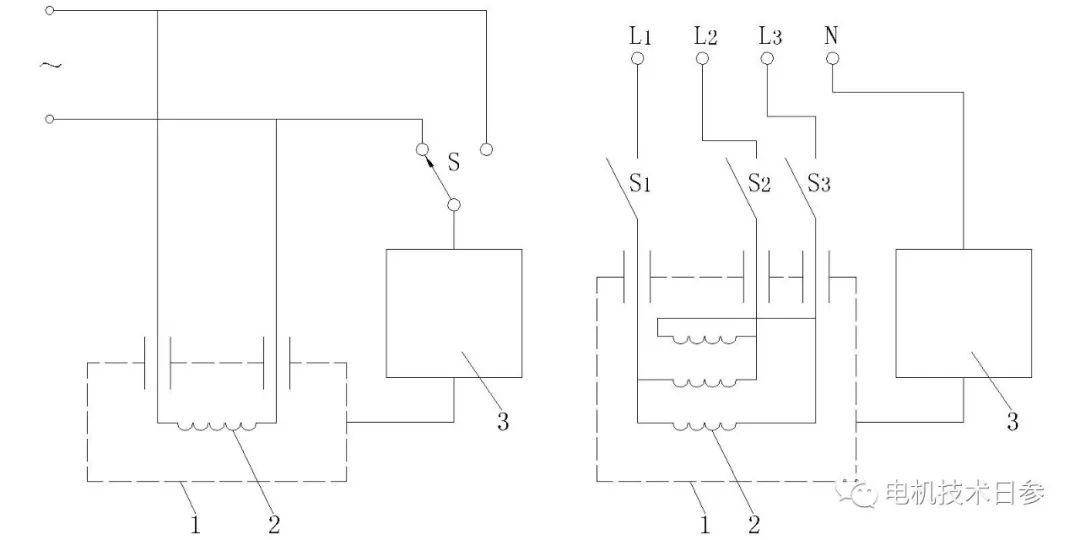

● 試驗接線  試驗接線見圖4

● 條件具備時，該試驗應在熱試驗后進行。試驗時電機加1.06倍的額定電壓，其運行方式由產品標準制定。電機應與地絕緣。

圖4

● 試驗時，對于單相電機，應將開關S轉換到電源的不同極性；對于三相電機，則應輪流斷開S₁、S₂和S₃三個開關中的一個，閉合另外兩個，以測得較大的泄漏電流。

● 合格標準。電動機泄漏電流不應過大，其較高限值由被試電機的技術條件規定。
