無錫伯頓起重電機2018年5月13日訊 電力作業維修過程中，我們經常會遇到剛才還好好的電路，電機還轉的很嗨，這會看電機卻一動不動，沒了反應的情況，著實會讓人很無語，但是也不用擔心，掌握了基本的故障排查方法，很快就會解決問題。
故障排查我們需要用到的基本工具有：電筆，萬用表，螺絲刀等等常用工具。

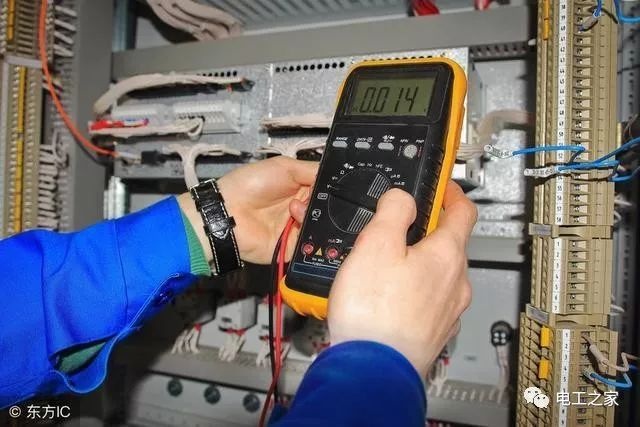

故障排查方法：較常用的方法就是萬用表的電阻檔和電壓擋查故障了，個人習慣用萬用表電阻擋進行互相排查。

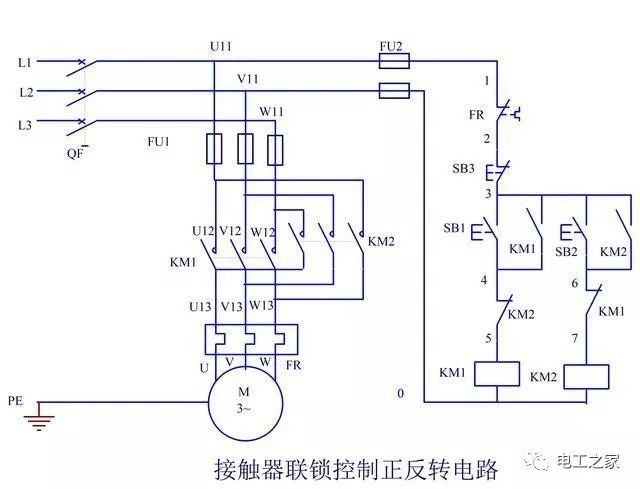

為了更加形象的說明查找故障的過程和方法，我們參考以下電路圖：接觸器連鎖控制正反轉電路。
故障現象：接觸器沒有反應，電機不轉動。
排查步驟：
一，將電路停電，并且驗電，確認無電后進行故障排查。
二，電路元器件機械故障。
萬用表分別測量：熱繼電器觸點是否閉合良好，停止按鈕SB3動作是否良好,啟動按鈕SB2,SB1動作是否良好,線路保險FU1,FU2是否導通，交流接觸器的線圈KM1和KM2是否有阻值，特別需要重點測量KM1（KM2）接觸器的自鎖點和互鎖點，確保接觸器線圈和主觸頭以及輔助觸頭動作良好。
三，電氣電路故障排查。
1，首先觸摸線路，看是否存在明顯的接觸不良或者似接非接的地方，特別是接觸器的自鎖點和互鎖點位置接線。
2，將萬用表打至電阻檔或者蜂鳴檔，一根表筆固定測在1號線位置，另一根表筆測量0號線，正常情況下，按下啟動按鈕SB1或者SB2，萬用表會接通，顯示出接觸器KM1或者KM2的電阻值（約幾百歐）。
3，如果按下SB1，沒有反應，則保持1號線的表筆不動，將另一根表筆移至5號線，再次按下SB1測量，看是否線路導通。
4，如果還是沒反應，則保持1號線表筆不動，另一根表筆繼續測量4號線-3號線等，直到找出較近的線路不通點，解決故障后繼續將另一根表筆移至0號線，相同的方法測量，可以解決一個或者多個故障點同時存在的現象。
同理可以測量1號線和7號線之間的線路通斷情況，原理類似！
常見的重點故障的部位：熱繼電器，交流接觸器自鎖點和互鎖點，按鈕老化生銹，接觸器卡死，吸合不夠，保險燒壞等。
電阻故障排查方法是應用比較廣泛的故障排查方法，相對于電壓排查方法更加安全，易于操作。熟悉和掌握一種自己習慣的故障排查方法是電力作業人員必備的技能。
|
