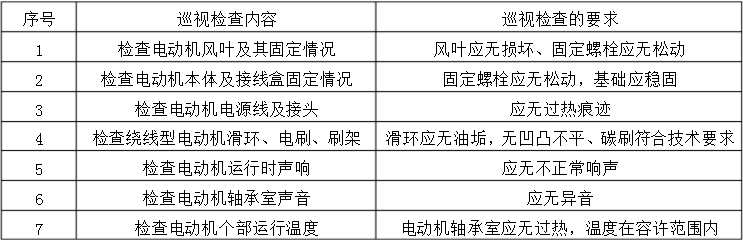

1、檢查的內容（絕緣）
2、檢修前的準備工作
-
查閱該電動機的歷史檢修記錄和設備臺帳以及缺陷記錄，明確本次檢修的主要內容。
-
選擇合適的檢修、拆卸電動機的地點，并清理現場環境；
-
熟悉電動機結構特點和檢修技術要求；
-
準備好拆卸電動機的所需工具（包括專用工具）；
-
切斷電源，拆開電動機外部接線并作好各接線端的標志和記錄；
-
在拆卸前，要用壓縮空氣或皮老虎吹凈電動機表面的灰塵，并將電動機表面擦拭干凈；
-
拆開與該電動機相連接的轉動機械部分；
-
拆下電動機底角螺絲和定位銷，要做好底角下面所墊墊片標記并分別扎好妥善保管，一定不要弄錯，以便原位恢復調整；
-
將電動機按要求起吊到檢修位置。
3、檢查時的注意事項
1、電動機定子繞組絕緣電阻測定：
-
額定電壓在1kV以下電動機使用1000V搖表搖測，絕緣電阻值不低于0.5兆歐；
-
額定電壓在1kV及以上電動機，使用2500V搖表搖測絕緣電阻，在75℃時定子繞組絕緣電阻不低于每千伏1MΩ；
-
如各相繞組的始末端均引出機殼外，則應分別測量每相繞組對機殼及其各相之間的絕緣電阻。如三相繞組已在電動機內部連接僅引出三個出線端時，則測量所有繞組對機殼的絕緣電阻；
-
對于繞線式電動機應分別測量轉子繞組對轉子鐵芯以及各相之間的絕緣電阻，絕緣電阻值不低于0.5兆歐；
-
每相繞組絕緣電阻測量完后應立即將繞組對地放電。
-
將測量結果和上次檢修記錄進行比較，應無很明顯的變化。
2、電動機定子繞組直流電阻測定：
-
周圍環境溫度和電動機機殼溫度的測定，環境溫度和機殼溫度的溫差不超過2K時所測溫度即為實際冷狀態下繞組的溫度。對于大、中型電動機，溫度計的放置時間應不小于15min；
-
繞組的直流電阻用雙臂電橋或單臂電橋測量，電阻在1Ω及以下時，必須采用雙臂電橋測量；
-
當采用自動檢測裝置或數字式微歐計等儀表測量繞組的電阻時，通過被測繞組的試驗電流，應不超過其正常運行時電流的10%，通電時間不應超過1min；
-
測量時，電動機的轉子靜止不動。定子繞組的電阻應在電機的出線端上測量。對繞線式轉子電動機，轉子繞組的電阻應盡可能在繞組與集電環連接的連接片上測量。每一電阻測量三次。每次讀數與三次讀數的平均值之差應在平均值的±0.5%范圍內,取其平均值作為電阻的實際值；
-
如果電機的每相繞組有引出時，應測量每相繞組的電阻。若三相繞組已在電機內部連接僅引出三個出線端時，可在每兩個出線端間測量電阻，則各相電阻值按下式計算：

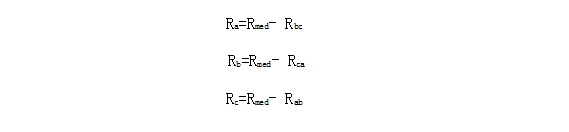

對星形接法的繞組：

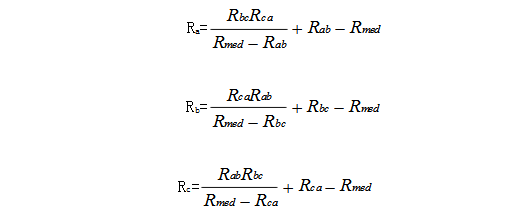

對于三角形接法的繞組：
式中Rab、Rbc、Rca——分別為出線端A與B、B與C、C與A間測得的電阻值Ω；
對星形接法的繞組：
對三角形接法的繞組：
式中Rav——三個線端電阻的平均值Ω。
式中Rt——溫度為t℃時的電阻值Ω。
α——電阻溫度系數，Ω/℃；對銅導線α=0.00425，鋁導線α=0.00425。

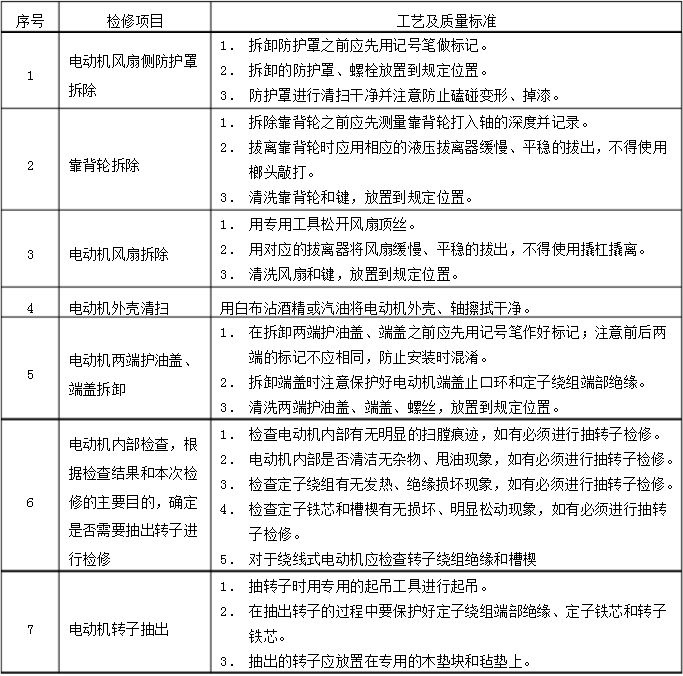

電動機解體檢修的主要工作內容，檢修項目、工藝和標準：

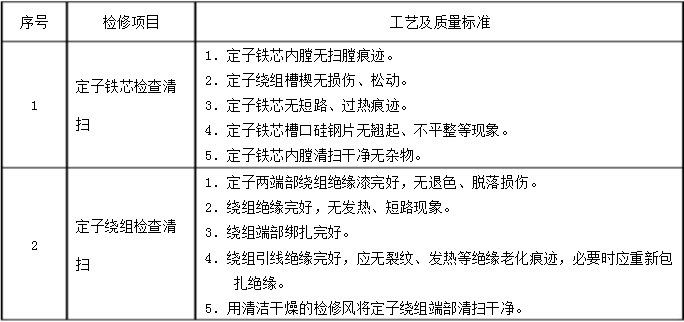

電動機定子檢修的主要工作內容，檢修項目、工藝和標準：

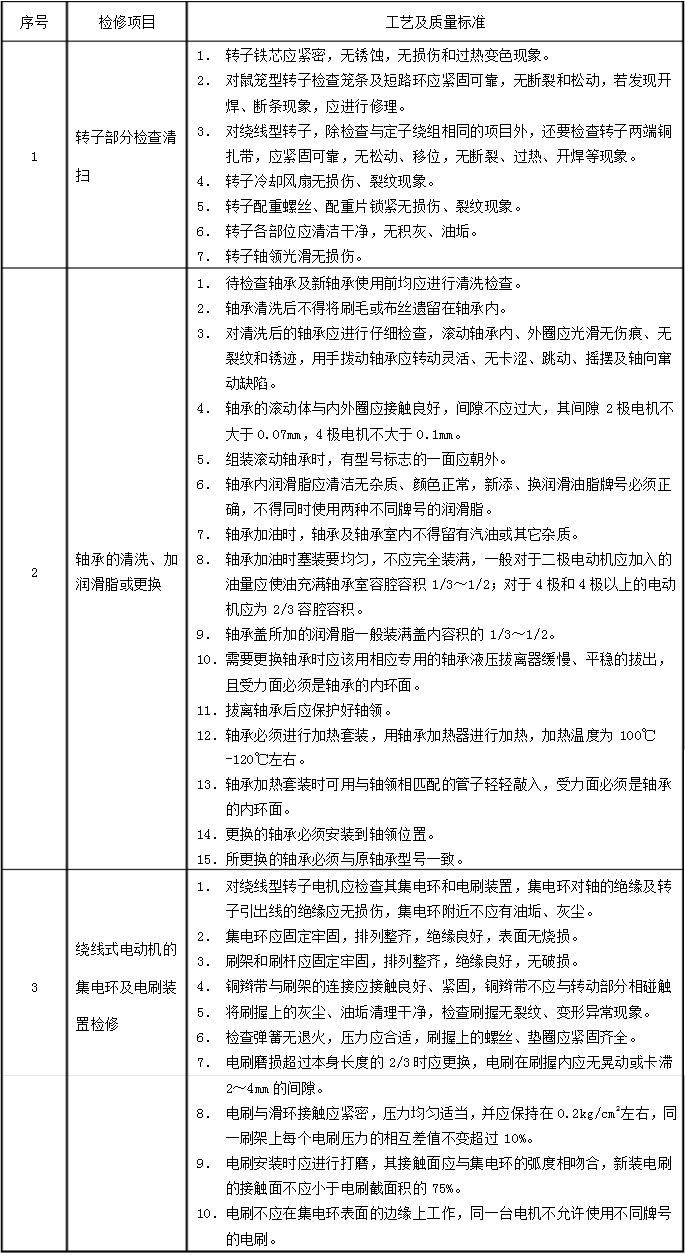

電動機轉子檢修的主要工作內容，檢修項目、工藝和標準：

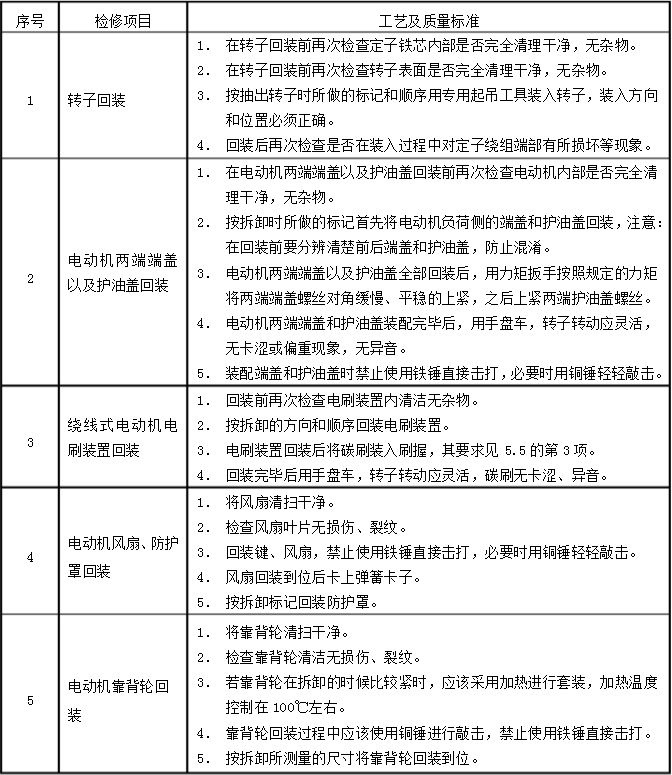

電動機組裝的主要工作內容，檢修項目、工藝和標準：

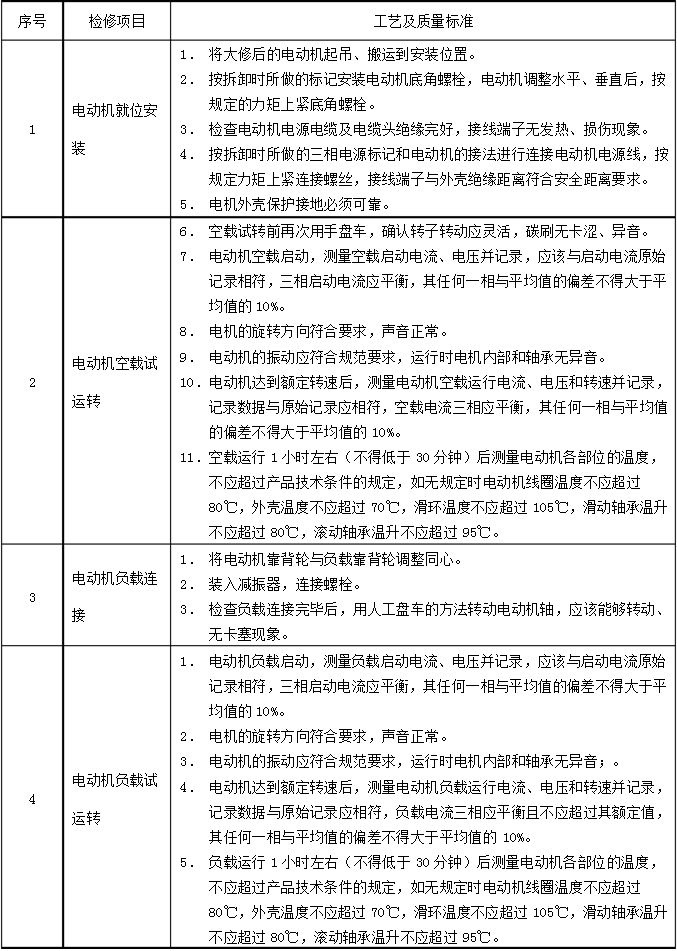

電動機大修后試運轉的主要工作內容，試驗項目、工藝和標準：
|
