帶電檢測三相異步電動機參數步驟：
無錫伯頓起重電機訊 帶電檢測必須裝好連接鎖片，接好電源線，接通電源。帶電檢測主要檢查電動機的線電壓和相電壓、啟動電流、空載電流、額定電流。檢查過程中要注意安全，防止短路或觸電。
線電壓：不論是Y形接法還是△形接法，均指相線L1、L2、L3之間的電壓，其大小為380V。用交流電壓500V檔測量U1W1、V1W1、U1V1之間的電壓（見圖三十八），這三個電壓應接近相等，其變化不應超過電動機額定電壓的±5%。
相電壓：是指電動機每個繞組兩端的電壓。
1、對Y接法來說，相電壓就是相線對中點（三個繞組同名端接在一起的點）的電壓。
用交流250V檔測量，分別測量U1U2、V1V2、W1W2之間的三個電壓（220V），見圖三十九。
2、對△接法來說，線電壓 = 相電壓 = 380V 。用交流電壓500V檔測量U1U2、V1V2、W1W2三個電壓（380V）。見圖四十。其實，△接法的線電壓測量（見圖三十八）和相電壓測量是一樣的，只是表述的方法不一樣罷了。
啟動電流：是指電動機啟動瞬間，轉子由靜止狀態到開始旋轉的瞬間電流，其大小為額定電流的4~7倍（或5~7倍）。
測量前，先看銘牌找出其額定電流大小，再按7倍估算其啟動電流。例如額定電流為1.5A時，則啟動電流為10.5A；額定電流為4.7A時，則啟動電流為32.9A，然后根據估算的啟動電流選擇適當的量程檔。如果無法選擇到適當的量程檔使指針處于1/3~2/3范圍的，可在鉗口內穿繞適當的匝數進行擴流解決。

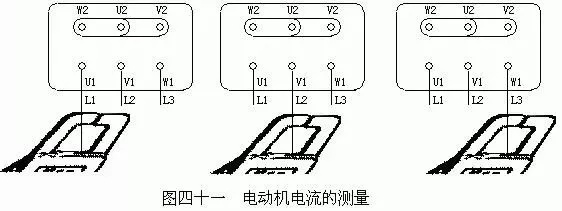

把導線鉗入鉗口內（見圖四十一，每次一相，測三次），然后接通電源，通電的瞬間指針指示的較大值即為啟動電流。
空載電流：是指電動機沒有帶任何負載時的電流，通常為其額定電流的30%~60%左右。
測量時，按60%的額定電流選擇量程檔，先接通電源，待電動機轉速穩定后將導線鉗入鉗口內（每次一相，測三次），分別讀取電流值。
如果空載電流過大，可能是定子鐵芯絕緣受損、定子與轉子氣隙過大、定子繞組匝數太少或局部短路等原因引起。如果空載電流過小，可能是定子繞組線徑太小或接線有誤。
額定電流：是指電動機帶上額定負載正常工作時的電流。
測量時，按額定電流選擇量程檔，先接通電源，待電動機轉速穩定后將導線鉗入鉗口內（每次一相，測三次），分別讀取電流值。

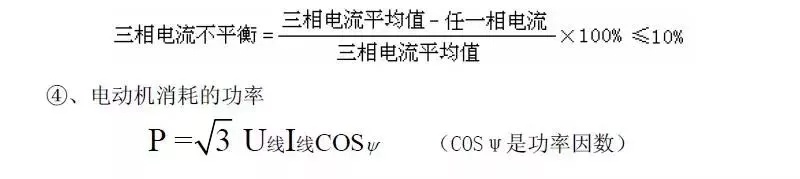

電機正常時的三相電流不平衡≤10%為合格。
|
