無錫伯頓起重電機訊 電動機被廣泛應用于國民經濟的各個領域，扮演著重要的角色。為了保證電動機的可靠運行，需要監視這些電動機的運行狀態，并在電動機發生內部故障或在斷路器引線處發生故障時及時將故障點隔離。這就需要按規定裝設相應的保護裝置。
推薦技術方案
針對種類繁多的電動機，我們將其大致分成大型同步電動機、大型異步電動機和中小型異步電動機三大類。針對這三大類電動機我們均開發出相應的保護裝置，這些裝置既能對電動機進行完整的保護，還能進行完整的狀態監視、控制以及事件記錄。下面分別列出各類電動機的所推薦保護技術方案。
2.1 大型同步電動機保護技術方案
針對大型同步電動機保護功能需求，推薦下列技術方案(圖 2-1)：

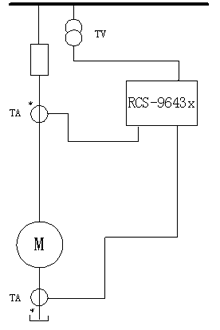

圖 2-1 大型同步電動機保護技術方案
具體保護配置：
RCS-9643B(C)裝置內部集成了大型同步電動機所需的所有典型保護配置，包括電流縱差保護、磁平衡保護、失步保護、低周保護、低功率保護、逆功率保護、過流保護、堵轉保護、不平衡保護、接地保護、過負荷保護、過熱保護、低電壓保護、過電壓保護、非電量保護等等。
對于特別重要的場合，可以考慮配置雙重化，例如加配一臺RCS-9641x(參見2.3節)。
2.2 大型異步電動機保護技術方案
針對大型異步電動機(一般2MW以上)保護功能需求，推薦下列技術方案(圖 2-2)

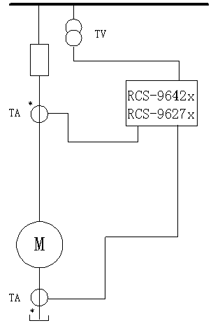

圖 2-2 大型異步電動機保護技術方案
具體保護配置：
RCS-9642(B)或RCS-9627B (CN)裝置內部集成了大型異步電動機所需的所有典型保護配置，包括電流縱差保護、磁平衡保護、過流保護、堵轉保護、不平衡保護、接地保護、過負荷保護、過熱保護、低電壓保護、過電壓保護、非電量保護等等。
對于特別重要的場合，可以考慮配置雙重化，例如加配一臺RCS-9641x (參見2.3節)。
2.3 中小型異步電動機保護技術方案
針對中小型異步電動機保護功能需求，推薦下列技術方案 (圖 2-3)
圖 2-3 中小型異步步電動機保護技術方案
具體保護配置：
RCS-9641(B)或RCS-9626B (CN)裝置內部集成了中小型異步電動機所需的所有典型保護配置，包括過流保護、堵轉保護、不平衡保護、接地保護、過負荷保護、過熱保護、低電壓保護、過電壓保護、非電量保護等等。
對于某些小型同步電動機，若不需要配置諸如失步保護、低周保護、低功率保護、逆功率保護這些原本同步電動機特需的保護時，也可以考慮選用這種較經濟的方案。
實現方案
上述所有電動機保護測控裝置均是6U、1/3層機箱。推薦采用就地開關柜安裝，也可組屏安裝。
|
