無錫伯頓起重電機訊 在生產加工過程中，除了要求電動機實現單向運行外，往往還要求電動機能實現可逆運行。如改變機床工作臺的運動方向，起重機吊鉤的上升或下降等。由三相交流電動機的工作原理可知，如果將接至電動機的三相電源線中的任意兩相對調，就可以實現電動機的反轉。

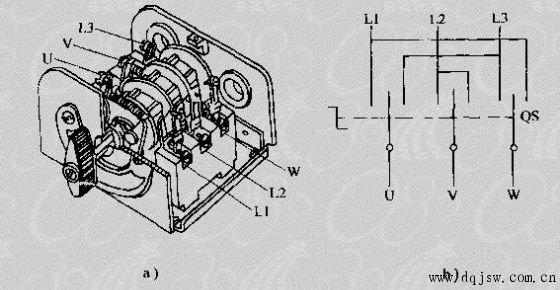

較簡單的方法是采用倒順開關，直接調換兩相的接線即可。
倒順開關正反轉控制電路所用電器少，線路簡單，但這是一種手動控制線路，頻繁換向時操作人員的勞動強度大、操作不安全，因此一般只用于控制額定電流10A、功率在3kW以下的小容量電動機。那么，在生產實踐中，對于頻繁正反轉的電動機采用什么樣的控制方法呢?

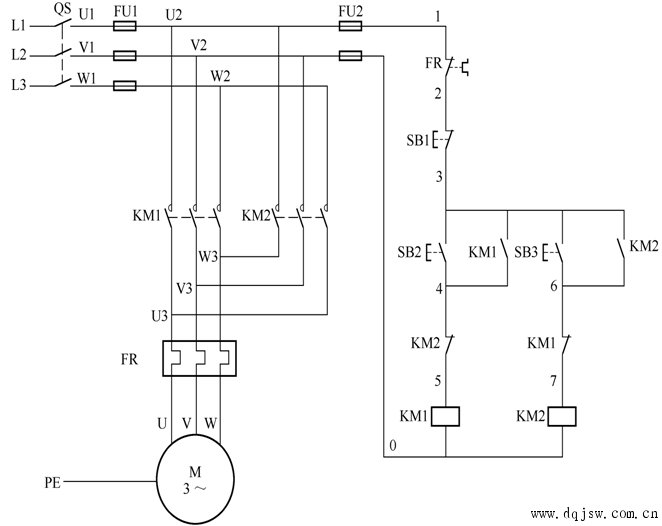

接觸器互鎖控制電路

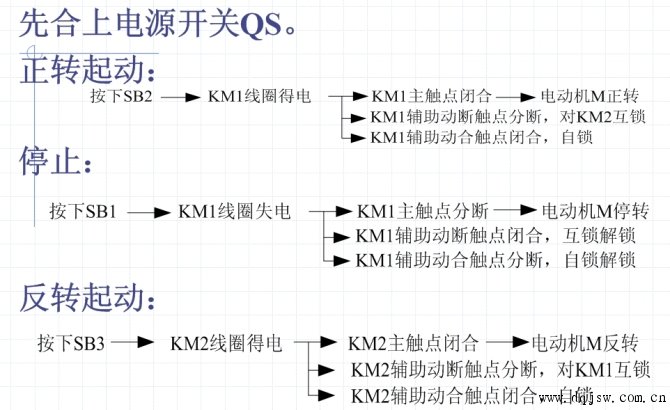

動作分析：
電動機控制電氣互鎖電路
在一個接觸器得電動作時，通過其輔助動斷(常閉)觸點使另一個接觸器不能得電動作的作用叫做互鎖(也稱聯鎖)，而這兩對起互鎖作用的觸點稱為互鎖觸點。(信息來源：www.dqjsw.com.cn)

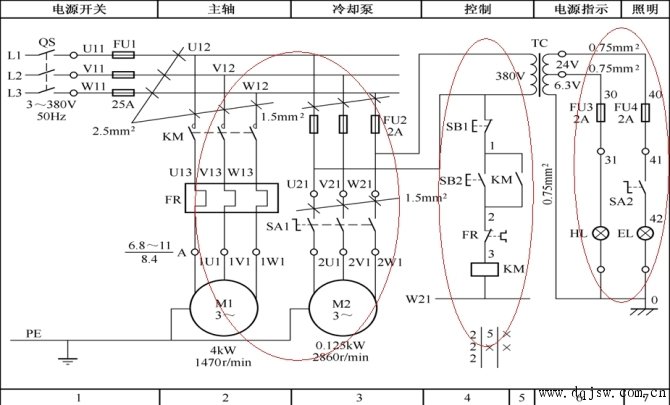

電氣原理圖——現以CW6132型普通車床的電氣原理圖為例來說明繪制電氣原理圖應遵循的一些基本原則
(1)電氣原理圖一般分為主電路、控制電路和輔助電路3個部分。
(2)電氣原理圖中所有電器元件的圖形符號和文字符號必須符合國家規定的統一標準。
(3)在電氣原理圖中，所有電器的可動部分均按原始狀態畫出。
(4)動力電路的電源線應水平畫出;主電路應垂直于電源線畫出;控制電路和輔助電路應垂直于兩條或幾條水平電源線之間;耗能元件(如線圈、電磁閥、照明燈、信號燈等)應接在下面一條電源線一側，而各種控制觸點應接在另一條電源線上。
(5)應盡量減少線條數量，避免線條交叉。
(6)在電氣原理圖上應標出各個電源電路的電壓值、極性或頻率及相數;
(7)為方便閱圖，在電氣原理圖中可將圖幅分成若干個圖區，圖區行的代號用英文字母表示，一般可省略，列的代號用阿拉伯數字表示，其圖區編號寫在圖的下面，并在圖的頂部標明各圖區電路的作用。
(8)在繼電器、接觸器線圈下方均列有觸點表以說明線圈和觸點的從屬關系，即“符號位置索引”。
|
