無錫伯頓起重電機2018年4月25日訊 電機運行中在轉軸兩端會出現電位差即軸電壓。小電機中，軸電流作用輕微，一般覺察不到；大電機則不然，軸電壓常常會高到足以將軸承中具有絕緣作用的油膜擊穿，產生軸電流，流過轉軸、軸承及底板構成的回路，在軸頸和軸瓦上產生電蝕麻點或搓板狀燒痕或使滾動軸承過熱燒毀。
軸電流由兩方面的因素引起：（1）磁路不均勻、不對稱造成的單極效應；（2）電容電流。
●關于單極效應

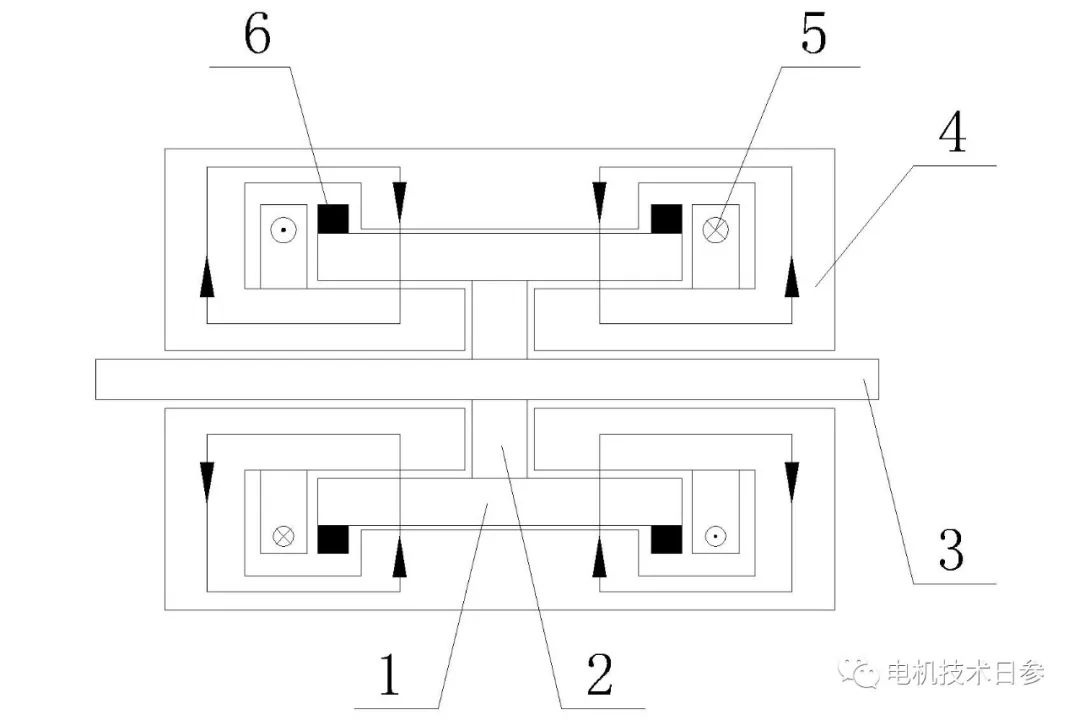

單極效應是對單極電機的一個特征描述。所謂單極電機是指從電樞的一端看，磁極為單一極性，是一種無換向器直流電機。電樞是一個金屬圓盤（看作徑向導體組合）或圓筒（看作軸向導體組合），電樞導體旋轉時，在電樞導體中感應出方向不變的徑向或軸向電動勢，可作為低電壓、大電流的電源設備。為降低接觸電壓降和電刷摩擦損耗，采用液體金屬集電裝置。圖1為單極電機模型圖。
1圓筒形銅質轉子；2圓盤形支架，把電樞固定在轉子上；
3轉軸；4空心筒形定子磁軛；5兩個環形勵磁線圈；
6環列在電樞兩端的碳刷。
圖1
● 大容量高壓電機“單極效應”
由于裝配和自身原因，大容量高壓電機容易引起磁通的不對稱，導致軸兩端產生電壓，稱為“單極效應”，即圖1所示單級磁場效應。當軸兩端電壓足以擊穿軸與軸承間的油膜時，便發生放電形成軸電流，使潤滑冷卻的油質逐漸劣化，嚴重者使軸承燒壞，被迫停機造成事故。
磁通的不對稱大致有以下原因：由于定子與轉子氣隙不均勻造成磁通的不對稱；由于定子鐵芯局部磁阻較大，如定子鐵芯的銹蝕，或分裂式定子鐵芯（大部分是水輪發電機）在現場組裝接合不好等原因造成局部磁阻過大；由于分數槽電機的電樞反應不均勻，引起轉子磁通的不對稱。
● 電容電流
電容電流又叫位移電流，不同于電荷定向移動形成的電流，并沒有真的從故障點流向大地，是由于電容充放電引起的等效電流。對于交流電，因為電流是不斷變化的，這種等效電流也就始終存在。
● 改善軸承座對地絕緣，切斷軸電流回路；
● 在軸上裝設接地電刷，使軸電流沿電刷向大地放電，減少軸電流對軸瓦（或軸承的）的損傷。
因此，容量較大的高壓電機都有防軸電流措施：一般情況下是在非負荷端加絕緣墊阻軸電流；另一種方法是對大型電機采取用碳刷短接兩端軸承方法，讓軸電流不經過軸承。
|
