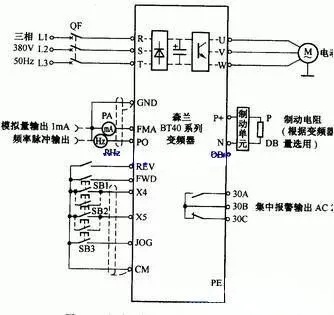

無錫伯頓起重電機2018年1月16日訊 此線路電動機在未運行時點動有效。電動機的運行／停止由REV、FWD端的狀態(即開關)來控制。其中，REV、FWD表示運行／停止與運轉方向，當它們同時閉合時無效。
可通過并聯開關來實現在不同的地點控制同一臺電動機轉速上升／轉速下降，由X4、x5端的狀態(開關SBl、sB2)確定，虛線即為設在不同地點的控制開關。
JOG端為點動輸入端子。當變頻器處于停止狀態時，短接JOG端與公共端(CM)(即按下SB3)，再閉合FWD端與cM端之間連接的開關，或閉合REV端與cM端之間連接的開關，則會使電動機M實現點動正轉或反轉。
|
