1.為什么要給電動機降壓啟動？
無錫伯頓起重電機訊 三相電動機在起動時，起動電流很大，可達到額定電流的4~7倍，很大的起動電流，在短時間內會在線路上造成較大的電壓降落，這不僅影響電動機本身的起動也會影響到同一線路上的其他電動機和電器設備的正常工作。
為此，對大容量電動機且起停頻繁時，為了限制起動電流，必須采取降壓起動。所謂降壓起動，就是在電動機起動時降低加在電動機定子繞組上的電壓，當電動機轉起來以后，再將加在定子繞組上的電壓恢復到正常值。由于電流與電壓成正比關系，所以降低起動時的電壓能減小起動電流。但是由于電磁轉矩與電動機定子繞組端電壓的平方成正比，所以電動機在降壓起動時，起動轉矩相應減小，故降壓起動適用于空載或輕載下的起動。
2.電動機延邊三角形降壓起動控制電路接線圖
延邊三角形降壓啟動電路是把三角形連接的定子繞組接成局部為三角形的形式，如下圖所示。電動機啟動后轉速上升達到一定值時，再將繞組改為三角形連接，然后繼續啟動運行，這可改善純Y-△星三角形啟動的轉矩不足的缺點。

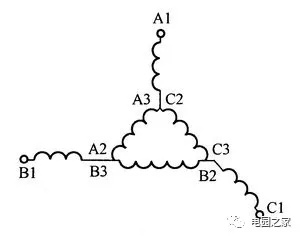

延邊三角形連接
下圖為延邊三角形降壓啟動控制電路。
電動機延邊三角形降壓啟動控制電路接線圖
啟動時，合上電源開關Q，按下啟動按鈕SB2，使KM1、KM2和時間繼電器KT得電，這時KM1接通電源，KM2將電動機三相繞組接成延邊三角形啟動。經延時后，KT的延時斷開常閉觸點（5~6）斷開，KM2斷電釋放，拆開小三角形。同時KT與KM3的互鎖常開觸點KT（5~8）閉合，使KM3得電，再把定子繞組接成三角形啟動運行
3.電動機頻敏變阻器降壓啟動控制電路接線圖
本電路具有啟動平穩的特點，避免了前例由于逐級短接電阻，使電動機電流和轉矩突然增大而產生的機械沖擊。適用于容量電動機，且頻繁啟動的場合。
在較大容量的電動機啟動中，還有一種用電動機轉子繞組串聯頻敏變阻器進行啟動的方法。頻敏變阻器是一種靜止的、無觸點電磁元件，其電阻值隨著頻率變化而改變。它是由幾塊30~50mm厚的鑄鐵板或鋼板疊成的三柱式鐵心，在鐵心上分別裝有線圈，三個線圈連接成丫（星）形，并與電動機轉子繞組相接。在電動機啟動中，由于等值阻抗隨著轉子電流頻率的減小而下降，以達到自動變阻，所以只需用一組頻敏變阻器，就可以實現平穩無級啟動。如下圖所示為轉子串聯頻敏變阻器啟動控制電路。圖中，KM1為電源接觸器，KM2為短接頻敏變阻器的接觸器，KT為啟動時間繼電器。
電動機頻敏變阻器降壓啟動控制電路接線圖
合上電源開關Q，按下啟動按鈕SB2, KT、KM1相繼得電吸合并自鎖，電動機定子繞組接通電源，轉子接入頻敏變阻器啟動。隨著電動機轉速平穩上升，頻敏變阻器阻抗逐漸變小，當轉速上升到接近額定轉速時，時間繼電器KT延時時間到，其延時閉合常開觸點閉合，使KM2得電吸合并自鎖，將頻敏變阻器短接，電動機進入正常運行；KM2的常閉觸點斷開，切斷KT前自鎖回路，同時KT的延時斷開常閉觸點斷開，使KT斷電釋放。
4.電動機Y-△-Y（星-三角-星）形連接轉換節能控制電路
電動機Y-△-Y接法轉換，是根據電動機負載變化情況，用改變繞組接法來調整繞組電壓。當電動機重載（負載率為大于40%）時采用△形連接，作全壓運行；輕載（負載率為小于40%)時改為Y形連接，作低電壓節電運行。它適合于電動機有6個接線柱的三角形連接，并且長期輕載運行或重載一輕載交替運行的情況。
如下圖所示即為電動機Y-△-Y轉換節能控制電路。圖中用電流互感器和電流繼電器檢測負載電流，當電流較小時，電流繼電器不動作，控制電路使電動機作Y接運行；當負載電流較大時，電流繼電器動作，切換控制電路使電動機作△接運行。

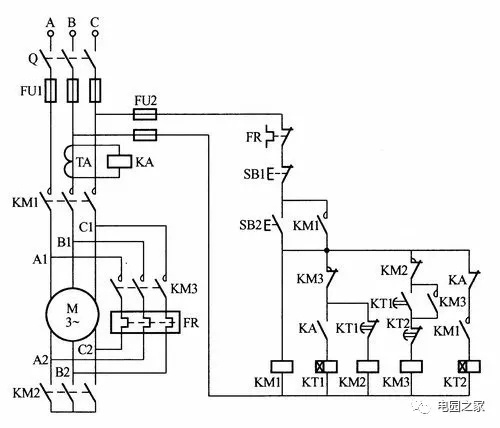

電動機Y-△-Y（星-三角-星）形連接轉換節能控制電路
合上電源開關Q，按下起動按鈕SB2，接觸器KM1得電吸合并自鎖，其主觸點閉合，將電源引入電動機，并且KM1的輔助常開觸點閉合，使時間繼電器KT2得電吸合，經延時，KT2的常閉延時斷開觸點斷開，保證KM3不能得電。接觸器KM2得電吸合，Y形連接起動。KM2輔助常閉觸點斷開，確保KM3不能得電，起互鎖作用。
如果電動機在空載或輕載工作時，電流繼電器KA不動作，使KT1不能得電，KT2不能失電，KM2和KM3也不能切換，確保電動機在Y接方式下運轉。
如果在重載工作時，KA吸合，其常開觸點閉合，使時間繼電器KT1得電吸合，其常閉觸點斷開，使KT2斷電釋放，KT2延時斷開常閉觸點恢復閉合，為KM3通電作準備。當KT1延時時間到，其延時斷開常閉觸點斷開，使KM2斷電釋放，延時閉合常開觸點閉合，也為KM3得電作準備。由于KM2斷電釋放， 其主觸點斷開，打開電動機的Y形連接，其輔助常閉觸點恢復閉合，使KM3得電吸合并自鎖，其主觸點閉合，使電動機在△形連接方式下運行，同時KM3輔助常閉觸點斷開，KT1斷電釋放，也進一步保證KM2斷電，起互鎖作用。
當負載減輕或空載時，KA斷電釋放，其常開觸點恢復斷開，使KT1斷電釋放，其延時斷開常閉觸點恢復閉合，為KM2得電作準備。KA的常閉觸點恢復閉合，KT2得電。當KT2延時時間到，其延時斷開常閉觸點斷開，KM3斷電釋放，其常開觸點斷開，電動機斷電并依靠慣性運行，KM3的輔助常閉觸點恢復閉合，使接觸器KM2得電，使電動機又在Y形連接下運行，KM2的輔助常閉觸點斷開，確保KM3不能得電，實現互鎖。
5.使用自耦變壓器與時間繼電器的電動機降壓起動控制電路接線圖
本電路適用于較大容量籠型電動機，并可遠程自動控制的場合。一般工廠常用的自耦變壓器啟動方法是采用成品的補償降壓啟動器，成品的補償啟動器包括手動、自動操作兩種型式。手動操作的補償啟動器有XJ01型和CTZ系列。
手動操作降壓補償器的內部構造包括自耦變壓器、保護裝置、觸頭系統和手柄操作機構等部分。
自動操作降壓補償器主要由接觸器、自耦變壓器、熱繼電器、時間繼電器和按鈕等組成。對于75kW以下的電動機全部采用自動控制方式，80~300kW的電動機同時具有手動和自動操作兩種控制方式。XJ01型補償降壓啟動器，適用于14~28kW的電動機降壓啟動。

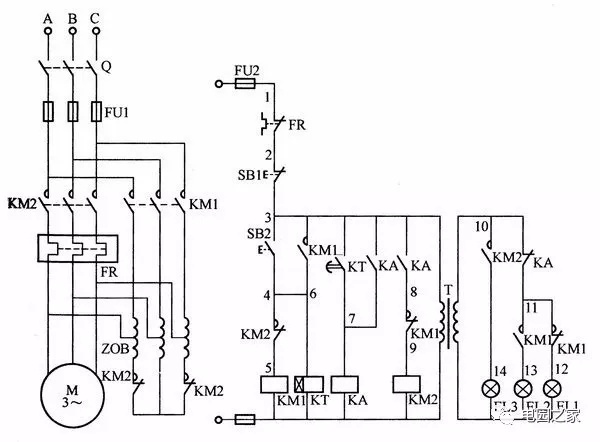

使用自耦變壓器與時間繼電器的電動機降壓起動控制電路接線圖
如上圖所示為XJ01系列自耦變壓器自動控制電路，合上電源開關Q，EL1燈亮，表明電源電壓正常。按下啟動按鈕SB2,KM1、KT線圈同時通電并自鎖，將自耦變壓器接入，電動機由自耦變壓器二次電壓供電作減壓啟動。同時指示燈ELI滅，EI2亮，顯示電動機正進行減壓啟動。
當電動機轉速接近額定轉速時，時間繼電器KT延時閉合常開觸點閉合，KA線圈通電并自鎖，其常開觸點KA閉合，使KM2線圈通電吸合，電源電壓全部加在電動機定子上，KM2的常閉觸點斷開，使KM1線圈斷電釋放。KM1主觸點將自耦變壓器切除；KA的另一觸點斷開，EL2指示燈斷電熄滅，同時EL3指示燈亮，表明電動機減壓起運結束，電動機在額定電壓下進入正常運轉。
6.帶自耦變壓器電動機降壓啟動按鈕操作控制電路接線圖
如下圖所示為一款用自耦變壓器作電動機降壓啟動，并且可實現遠程控制的電路。
當合上電源開關Q，按下啟動按鈕SB2時，接觸器KM1、KM2同時得電吸合并自鎖，電源經自耦變壓器接入電動機，使電動機降壓啟動。
等到電動機轉速趨于穩定時，再按下運行按鈕SB3，首先切斷接觸器KM1、KM2的線圈電源，然后接通接觸器KM3的線圈電源，KM1、KM2斷電釋放，KM3得電吸合并自鎖，主觸點閉合，切除自耦變壓器，電動機直接接入電源，作全壓正常運轉。
帶自耦變壓器電動機降壓啟動按鈕操作控制電路接線圖
本電路適用于較大容量籠型電動機，并可遠程控制的場合。
7.自耦降壓啟動器電動機手動控制電路接線圖
自耦降壓啟動器適用于一般工業用交流50Hz、電壓380V，功率分別10、14、28、40、55、75及1000kW的三相籠型感應電動機作不頻繁降壓啟動及停止之用，用帶有抽頭的自耦變壓器于啟動時將*源電壓降低，從而使啟動電流減小，自耦降壓啟動器還具有熱繼電器及失壓脫扣器，在電動機過載時或線路電壓低于額定電壓一定數值時使電動機脫離電源，起到保護電動機的作用。

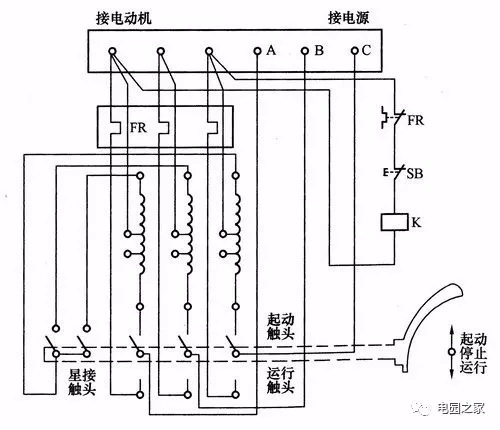

自耦降壓啟動器手動控制電路接線圖

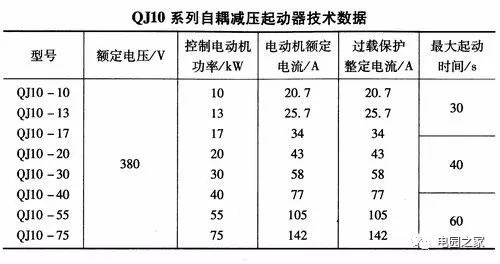

如下圖是QJ10系列手動控制自耦降壓啟動器電路。它由起 動觸點、運行觸點、星接觸點、手動操作機構、自耦變壓器、保護元件與箱體等部分組成，具有過電流、斷相和欠電壓保護。 QJ10系列自耦降壓啟動器技術數據見下表所示。
QJ10系列自耦降壓啟動器二次繞組有幾組抽頭，可獲得0.8UN、0.6UN的不同電壓，保護元件有帶斷相保護的熱繼電器、欠電壓脫扣器等。
當操作手柄置于“停止”位置時，啟動觸點、運行觸點、星接觸點均處于斷開狀態，電動機未接電源，處于停止狀態。當手柄處于“啟動”位置時，啟動觸點與星接觸點閉合，自耦變壓器連成星形，接在三相電源上，而自耦變壓器的二次側的抽頭接到三相電動機定子上，獲得相應抽頭電壓，電動機進行降壓啟動。當電動機轉速接近額定轉速時，將操作手柄迅速扳到“運行”位置。此時，啟動觸點、星接觸點斷開，運行觸點閉合，三相電源直接接人電動機定子繞組，在額定電壓下正常運轉。當電動機需停止時，按下停止按鈕SB，欠電壓脫扣線圈K斷電，經操作機構使操作手柄返回停止位置，運行觸點斷開，切斷電動機三相電源，電動機停止運轉。
8.按電流原則控制轉子串聯電阻降壓啟動電路接線圖解
如下圖所示是一款按電流原則短接轉子啟動電阻控制電路。它是運用電流繼電器來檢測電動機轉子電流，根據電動機在啟動過程中，轉子電流變化來實現轉子電阻的短接控制。圖中KA1、KA2、KA3為欠電流繼電器，其線圈串聯在電動機轉子電路中，這三個電流繼電器的吸合電流值相同，但釋放電流值不同。其中KA1釋放電流為較大，KA2次之，KA3釋放電流值較小。KA4為中間繼電器，KM4為線路接觸器，KM1、KM2、KM3為短接電阻接觸器。

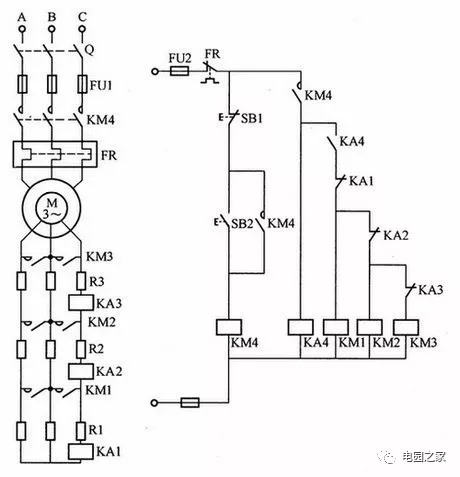

按電流原則控制轉子串聯電阻降壓啟動電路接線圖解
合上電源開關Q，按下啟動按鈕SB2,接觸器KM4得電吸合并自鎖，其主觸點閉合，使電動機定子繞組接通三相電源，轉子繞組串人全部電阻啟動。同時KM4的輔助常開觸點閉合，KA4得電吸合，其常開觸點閉合，為KM1KM3得電作準備。由于剛啟動時電流很大，KA1~KA3吸合電流相同，因此同時得電吸合，其常閉觸點都斷開，使KM1~KM3處于失電狀態， 轉子電阻全部串入，達到限流和提高轉矩的目的。
在啟動過程中，隨著電動機轉速的升高，啟動電流逐漸減小，而KA1~KA3釋放電流調節得不同，其中KA1釋放電流較大，KA2次之，KA3為較小，因此當啟動電流減小到KA1釋放電流整定值時，KAl首先釋放，其常閉觸點恢復閉合，KM1得電吸合，短接一段轉子電阻R1，由于電阻短接，轉子電流增加，啟動轉矩增大，使轉速又加快上升，這又使電流下降，當降低到KA2釋放電流時，KA2常閉觸點恢復閉合，KM2得電吸合，短接第二段電阻R2，如此繼續，直到轉子電阻全部短接，電動機降壓啟動過程結束。
若無KA4，當啟動電流由零上升在尚未到達吸合值時，KA1~KA3未吸合，將使KM1~KM3同時吸合，轉子電阻全部短接，電動機直接啟動。而接人中間繼電器KA4后，在KM4得電吸合后才使KA4得電吸合，再使KA4常開觸點閉合，在這之前啟動電流已達到電流繼電器吸合電流值，并已動作，其常閉觸點已將KM1~KM3電路斷開，確保轉子電阻全部串入，避免了電動機直接啟動。
9.按時間原則控制電動機轉子串電阻降壓啟動電路
下圖所示的電路是一款利用時間繼電器，按時間原則控制轉子串電阻降壓啟動電路，它能很好解決上述電路存在的問題。
按時間原則控制電動機轉子串電阻降壓啟動電路
時間繼電器KT1、KT2、KT3自動控制啟動電阻的分級短接過程。
啟動時：合上電源幵關Q，按下按鈕SB2，接觸器KM1得電，KT1得電，電動機串聯全部電阻作降壓啟動，使電動機轉速逐步升高。
當KT1延時時間到：其延時閉合常開觸點閉合，KM2得電，KT2也得電，短接第一組電阻，
當KT2延時時間到：其延時閉合常開觸點閉合，KM3得電，K13也得電，短接第二組電阻，并且KM3的輔助常閉觸點斷開，使KM2、KT1、KT2均斷電釋放。
當KT3延時時間到：其延時閉合常開觸點閉合，KM4得電，短接第三組電阻，電動機全壓啟動運行，并且由于KM4輔助常閉觸點斷開，使KM3、KT3斷電釋放。
當降壓啟動過程結束：只有KM1、KM4兩個接觸器處于通電狀態，既節約了電能，也可延長KM2、KM3和時間繼電器的使用壽命。
10.繞線轉子電動機轉子串電阻降壓啟動控制電路接線圖
由于采用定子繞組串聯電阻起動是在犧牲起動轉矩情況下進行的，只適用于輕載或空載下起動。在需要重載起動時，可采用三相轉子串聯電阻的方法。因為三相異步電動機轉子電阻增加時能保持較大的轉矩，所以適當選擇起動電阻能使得起動轉矩較大。
一般將起動電阻分級連成星形，起動時，先將全部起動電阻接入，隨著起動的進行，電動機轉速的提髙，轉子起動電阻依次被短接，在起動結束時，電阻全部被短接。如下電路圖所示是一款轉子繞組串聯電阻起動按鈕操作控制電路。圖中KM1為線路接觸器，KM2、KM3、KM4為短接電阻起動接觸器。
繞線轉子電動機繞組串聯電阻降壓啟動控制電路接線圖
起動過程：合上電源開關Q，按下起動按鈕SB2,接觸器得電，主觸點閉合，電動機串聯三組電阻作降壓起動，在轉速逐步升高的過程中，逐次按下按鈕SB3、SB4、SB5，將三組電阻逐一短接，使電動機投入正常運轉。
11.電動機定子繞組串聯電阻自動切換降壓啟動電路接線圖（一）
如下圖所示的是一款靠時間繼電器自動進行電路切換的串電阻換降起動電路。
起動時，按下起動按鈕SB2,KM1和KT得電，KM1的輔助常開觸點閉合自鎖，主觸點閉合，電動機串入電阻起動。經延時規定時間后，KT的延時閉合常開觸點閉合，KM2得電，其主觸點閉合，短接起動電阻，電動機進行全壓起動運行。
電動機定子繞組串聯電阻自動切換降壓啟動電路接線圖
本電路特點是能自動短接起動電阻，進入全壓運行，操作簡便。
12.電動機定子繞組串聯電阻自動切換降壓啟動電路接線圖（二）
如下圖所示是定子繞組串電阻降壓啟動的另一種控制電路。啟動時，按下起動按鈕SB2，KM1和KT得電，KM1的輔助常開觸點閉合自鎖，主觸點閉合，電動機串入電阻起動。經延時規定時間后，KT的延時閉合常開觸點閉合，KM2得電，其輔助常開觸點閉合自鎖，輔助常閉觸點斷開，使KM1和KT斷電，實現了KM1和KM2之間的互鎖，KM2主觸點閉合，短接起動電阻，進行全壓起動運行。
電動機定子繞組串聯電阻自動切換降壓啟動電路接線圖
電路特點：當起動電阻被短接，電動機全壓運行時，只有一個接觸器通電，控制電路能耗小。
串電阻起動的優點是：控制線路結構簡單，成本低，動作可靠，提高了功率因數，有利于保證電網質量。但是，由于定子串電阻降壓起動，起動電流隨定子電壓成正比下降，而起動轉矩則按電壓下降比例的平方倍下降。同時，每次起動都要消耗大量的電能。因此，三相籠型異步電動機釆用電阻降壓的起動方法，僅適用于要求起動平穩的中小容量電動機以及起動不頻繁的場合。大容量電動機多采用串電抗降壓起動。
13.電動機定子繞組串聯電阻按鈕操作降壓啟動電路接線圖
在電動機起動初期，給定子繞組串聯一定電阻，來降低電動機端電壓，當轉速上升到一定值時，將電阻短接，從而減小了起動時對線路的影響。如下圖所示是一種手動按鈕操作來短接電動機起動電阻的控制電路。合上電源開關Q，按下起動按鈕SB2,接觸器 KM1得電并自鎖，主觸點閉合，三相電源經電阻接入電動機定子繞組，電動機作降壓起動。等到轉速達一定值時，再按下按鈕SB3，接觸器KM2得電并自鎖，主觸點閉合，將起動電阻短接，電動機進入全壓起動運行。
電動機定子繞組串聯電阻按鈕操作降壓啟動電路接線圖
這種起動方式由于不受電動機接線形式的限制，設備簡單，因而在中小型床中也有應用。機床中也常用這種串接電阻的方法限制點動調整時的起動電流。
14.兩個接觸器實現電動機Y-△星三角降壓啟動控制電路接線圖
如下圖所示是用兩個接觸器實現Y-△星三角降壓起動的控制電路。圖中KM1為線路接觸器，KM2為Y-△轉換接觸器，KT為減壓起動時間繼電器。
起動時，合上電源開關Q，按下起動按鈕SB2,使接觸器KM1和時間繼電器KT線圈同時得電吸合并自鎖，KM1主觸點閉合，接入三相交流電源，由于KM1的常閉輔助觸點（8-9)斷開，使KM2處于斷電狀態，電動機接成星形連接進行降壓起動并升速。

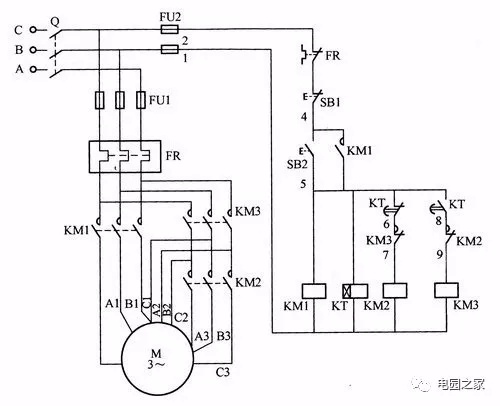

兩個接觸器實現Y-△星三角降壓啟動控制電路接線圖
當電動機轉速接近額定轉速時，時間繼電器KT動作，其通電延時斷開觸點KT(4-7)斷開，通電延時閉合觸點（4-8)閉合。前者使KM1線圈斷電釋放，其主觸點斷開，切斷電動機三相電源。而觸點KM1(8-9)閉合與后者KT(4-8)—起，使KM2線圈得電吸合并自鎖，其主觸點閉合，電動機定子繞組接成三角形連接，KM2的輔助常幵觸點斷開，使電動機定子繞組尾端脫離短接狀態，另一觸點KM2(4-5)斷開，使KT線圈斷電釋放。由于KT(4-7)復原閉合，使KM1線圈重新得電吸合，于是電動機在三角形連接下正常運轉。所以KT時間繼電器延時動作的時間就是電動機連成星形降壓起動的時間。
本電路與其他Y-△星三角換接控制電路相比，節省一個接觸器，但由于電動機主電路中采用KM2輔助常閉觸點來短接電動機三相繞組尾端，容量有限，故該電路適用于13kW以下電動機的起動控制。
15.用時間繼電器自動切換星三角Y-△降壓啟動電路接線圖
如下圖所示的用時間繼電器自動切換Y-△星三角降壓啟動電路接線圖，其工作原理是這樣的：
按下起動按鈕SB2，接觸器KM1線圈得電，電動機M接入電源。同時，時間繼電器KT及接觸器KM2線圈得電，接觸器KM2線圈得電，其常開主觸點閉合，電動機M定子繞組在星形接下運行。KM2的常閉輔助觸點斷開，保證了接觸器KM3不得電。時間繼電器KT常閉延時斷開觸點延時斷開，切斷KM2線圈電源，其主觸點斷開而常閉輔助觸點閉合。時間繼電器KT 的常開延時閉合觸點延時閉合，接觸器KM3線圈得電，其主觸I點閉合，使電動機M由星形起動切換為三角形運行。
用時間繼電器自動切換星三角Y-△降壓啟動電路接線圖
停車時，按下SB1,輔助電路斷電，各接觸器釋放，電動機斷電停轉。線路在KM2與KM3之間設有輔助觸點聯鎖，防止它們同時動作造成短路；此外，線路轉入三角連接運行后，KM3的常閉觸點斷開，切除時間繼電器KT，避免KT線圈長時間運行而空耗電能，并延長其壽命。
三相籠型異步電動機采用Y-△星三角降壓起動的優點在于：定子繞組星形連接時，起動電壓為直接采用三角形連接時的1/3，起動電流為三角形連接時的1/3，因而起動電流特性好，線路較簡單，投資少。其缺點是起動轉矩也相應下降為三角形連接的1/3，轉矩特性差。所以該線路適用于輕載或空載起動的場合。另外應注意，Y-△星三角連接時要注意其旋轉方向的一致性。
16.中間、時間繼電器延時轉換Y-△星三角降壓啟動
如下圖所示為電動機星三角Y-△遠距離操作降壓啟動自動控制電路接線圖。這種電路電路在設計上增加了一個中間繼電器和時間繼電器，可以防止大容量電動機在星三角Y-△轉換過程中，由于轉換時間短，電弧不能完全熄滅而造成的相間短路。它適用于55kW以上三角形連接的電動機。
中間、時間繼電器延時轉換Y-△星三角降壓啟動
當合上開關Q，時間繼電器KT1得電動作，為起動做好準備。按下起動按鈕SB2，接觸器KM1、時間繼電器KT2、接觸器KM3同時得電并吸合，KM1的常開觸點閉合并自鎖，電動機作Y形起動。當KT2延時到規定時間，電動機轉速也接近穩定時，時間繼電器KT2的延時斷開常閉觸點斷開，KM3斷電并釋放，同時KT2的延時閉合常開觸點閉合，使中間繼電器KA得電動作，其常閉觸點斷開使KT1斷電釋放，同時KA的常開觸點閉合。當KT1斷電，到達延時時間（0.5~1s)后，其延時閉合常閉觸點閉合，KM2才得電動作，電動機轉換為三角形連接運轉。時間繼電器的動作時間可根據電動機的容量及起動負載大小來進行調整。
17.按鈕控制星三角（Y-△）降壓啟動（三個接觸器）電路接線圖
如下圖為一款按鈕操作遠距離控制星三角（Y-△）降壓啟動電路圖。其中KM1為三相電源接觸器，KM2為Y形控制接觸器，KM3為△形控制接觸器。
當合上電源開關Q，按下起動按鈕SB2時，KM1線圈得電，主觸點閉合，接通三相電源，輔助觸點閉合自鎖。同時KM2線圈得電，其主觸點將電動機三相繞組接成Y形起動。等到轉速接近穩定時，再按下運轉按鈕SB3, KM2線圈斷電，切斷Y形電路，同時KM3線圈得電吸合并自鎖，其主觸點將電動機三相繞組接成A形運轉。按下停止按鈕SB1，控制電路斷電，電動機停轉。
按鈕控制星三角降壓啟動（三個接觸器）電路
此電路適用于△形運轉大容量電動機的起動，并且可遠程 控制的場合。
18.手動控制星三角（Y-△）降壓啟動電路接線圖
如下圖所示為兩款三刀雙投開關手動控制電動機星三角（Y-△）降壓啟動電路。電路具有設備簡單，操作方便的特點。
電動機手動星三角降壓啟動
(a)中Q是三相電源開關，Q1是Y-△換接開關。 起動時，先將Q1扳至Y側，把定子繞組接成Y形，然后合上電源開關Q，接入三相電源，等轉速接近穩定后再將Q1扳到△側，定子繞組換成△形接線。這種起動方法被稱為Y-△（星三角）降壓起動。
(b)是利用兩個刀開關完成Y-△降壓起動的電路，當起動時合上刀開關Q2，待起動完畢后拉下起動刀開關Q2，然后再合上運行刀開關Q1。注意Q1、Q2不能同時閉合，否則將電源短路。
釆用星三角起動，電動機起動電流只有直接起動時的1/3, 但起動轉矩也只有直接起動時的1/3。因此，本電路只適用于正常運轉時采用三角形接法的電動機，空載或輕載情況下起動。
19.籠型電動機自耦變壓器啟動手動控制電路
下圖為籠型電動機自耦變壓器手動控制起動電路。圖中Q為轉換開關，起動時，將開關Q扳到左側起動位置，動機的定子繞組接到自耦變壓器的二次側，此時加在定子繞組 上的電壓小于正常電壓，從而減小了起動電流。等到電動機的轉速升高后，再把開關Q扳到右側運行位置，此時電動機繞組直接和三相電源相接，切除自耦變壓器，使電動機全壓運行。
籠型電動機自耦變壓器啟動手動控制電路
自耦變壓器一般有三個抽頭，其輸出電壓分別是電源電壓的40%、60%、80%,可根據電動機容量與負載大小來選取。本電路對限制起動電流較明顯，適用于起動轉矩較大的場合。
|
