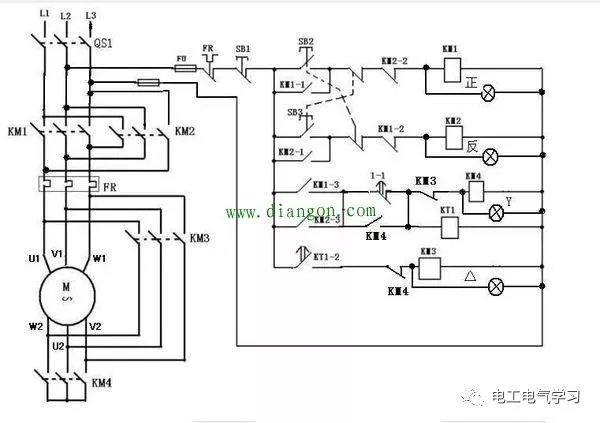

無錫伯頓起重電機訊 一、標準的正反轉帶星三角啟動的三相異步電機運轉電路原理圖
圖中，KM1是電機正向運行接觸器，KM2是反向運行接觸器，KM3是三角形構建接觸器，KM4是星形構建接觸器。

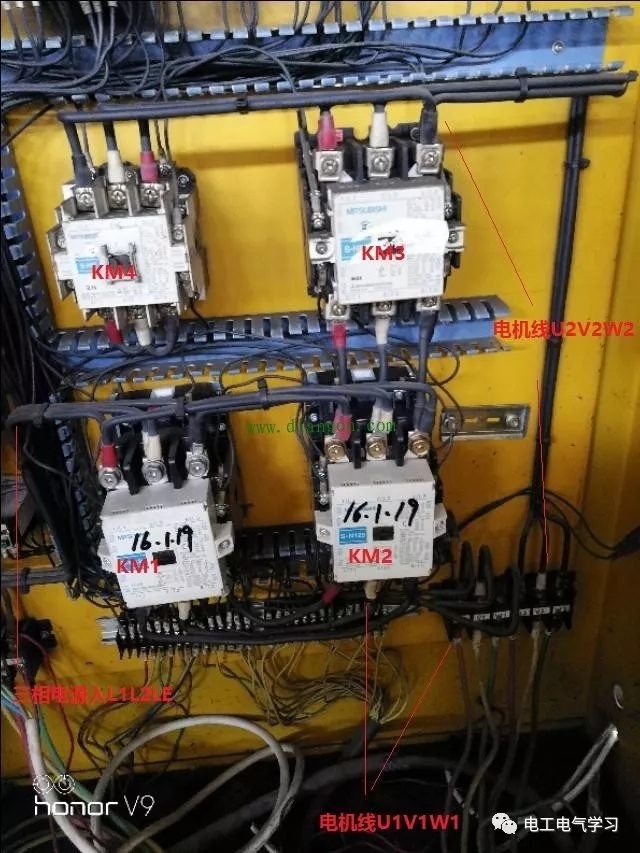

二、標注題主拍的接觸器并說明如下
和上邊的原理圖對應上了，圖中，KM1是電機正向運行接觸器，KM2是反向運行接觸器，KM3是三角形構建接觸器，KM4是星形構建接觸器。完全就是一個標準的星三角啟動電路，同時具備了電機正反轉控制。
三、雙速電機簡單介紹
從星三角去理解它的接線，是基本一樣的，而且較容易明白了，一樣6條線出來，只是在里邊如何顛倒的問題，雙速電機本質是變極調試，和我們常見的變頻調速不同了，變極調試實際上簡單可靠，還很便宜，很多攪拌機上都使用，以往我做項目的時候改過一些。

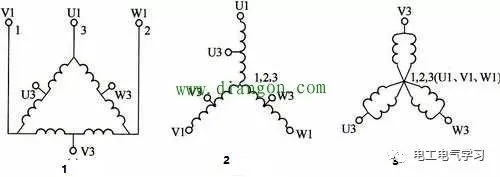

雙速電動機的定子繞組的聯接方式常有兩種：一種是繞組從三角形改成雙星形，如上圖圖 1所示的連接方式轉換成如圖3所示的連接方式，另一種是繞組從單星形改成雙星形，如圖2所示的連接方式轉換成如圖3所示的連接方式，這兩種接法都能使電動機產生的磁極對數減少一半即電動機的轉速提高一倍。
從結構上看，一樣是6個抽頭接出來，當作普通星三角去理解就好了，完全可以套上上邊的星三角電路圖。
|
