新業防爆空調訊 電動機三角形接法和星形接法區別：
1、異步電動機因其結構簡單、價格便宜、可靠性高等優點被廣泛應用.但在起動過程中起動電流較大,所以容量大的電動機必須采取一定的方式起動,星一三角形換接起動就是一種簡單方便的降壓起動方式.星三角起動可通過手動和自動操作控制方式實現。
2、對于正常運行的定子繞組為三角形接法的鼠籠式異步電動機來說，如果在起動時將定子繞組接成星形，待起動完畢后再接成三角形，就可以降低起動電流，減輕它對電網的沖擊。這樣的起動方式稱為星三角減壓起動，或簡稱為星三角起動（Y-Δ起動）。
假設供電電源不變。
Y接時，線電壓施加在兩個繞組至上，兩個繞組的電壓相位呈120°，這樣，單個繞組承受的電壓為線電壓的根號3分之一。繞組電壓較低，繞組電流相應較小。
△接時，線電壓施加在單個繞組上，繞組承受了全部的線電壓。繞組電壓較高，繞組電流相應較大。
Y接時，繞組電流（相電流）等于線電流，又由于繞組電流較小，因此，相電流較小。
△接時，線電流分別流向兩個繞組，電流相位差為120°，繞組相電流為線電流的根號3分之一，又由于繞組相電流較大，因此，線電流更大。
有些電機既可以Y接，也可以△接，一種重要用途就是用于Y/△啟動，也就是正常運行時，應該采用△接，那么啟動時，采用Y接，這樣，繞組上的電壓相對較低，可以減小啟動電流，啟動后，轉為△接，電機繞組在正常電壓下正常運行。
當然，既然可以用兩種連接方式，那么，兩種方式下都可正常運行，但是，不同接法時，電機的額定電壓是不同的。
比如說，△接時，對應額定電壓（線電壓也是相電壓）為380V，那么Y接時，對應額定電壓（線電壓）380V*根號3≈660V。
也可以這樣理解，電機真正關注的是施加在繞組上的電壓，對于同一臺電機，不論你采用哪種接法，正常運行時，繞組電壓不能變。對于Y/△啟動，啟動時，繞組電壓低于額定的繞組電壓，所以可以減小啟動電流。
三角形接線時，三相電機每一個繞組承受線電壓（380V），而星形接線時，電機每一承受相電壓（220V）。在電機功率相同的情況，角線電機的繞組電流較星接電機電流小。
當電機接成Y型運行時起動轉矩僅是三角形接法的一半，(http://www.dgzj.com/ 版權所有 )但電流僅僅是三角形起動的三分之一左右。三角形起動時電流是額定電流的4－7倍，但轉矩大。轉速是一樣的，但轉矩不一樣。

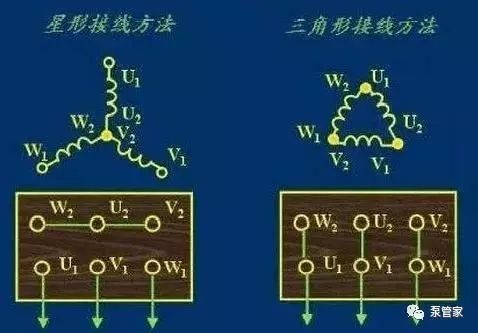

三角形接法
電機的三角形接法是將各相繞組依次首尾相連，并將每個相連的點引出，作為三相電的三個相線。三角形接法時電機相電壓等于線電壓；線電流等于根號3倍的相電流。
星形接法
電機的星形接法是將各相繞組的一端都接在一點上，而它們的另一端作為引出線，分別為三個相線。星形接時，線電壓是相電壓的根號3倍，而線電流等于相電流。
星形接法由于起輸出功率小，常用于小功率，大扭矩電機，或功率較大的電機起步時候用，這樣對機器損耗較小，正常工作后再換用三角形接法。這就是常常說到的星——三角啟動。
電動機接法選擇 是三相電機，單相電機沒有以上兩種接法的說法。一般3KW以下的電動機星型接法的較多，3千瓦以上的電動機一般都角型接法。按規定，大于15kw的電動機需要星型啟動角型運行，以降低啟動電流。
還有小型電動機角型啟動的，如果要接在三相220V電源電壓上，必須接成星型。
在我國一般3-4KW（千瓦）以下較小電機都規定接成星形，以上較大電機都規定接成三角形。
|
