電機星三角啟動的主電路和控制電路

發布時間：2017-10-30 20:26:00 點擊：

無錫伯頓起重電機訊星三角（星形-三角形）降壓啟動是指電動機啟動時，把定子繞組接成星形，以降低啟動電壓，限制啟動電流；等電動機啟動后，再把定子繞組改接成三角形，使電動機全壓運行。凡事在正常運行時定子繞組作三角形連接的異步電動機，均可采用這種星三角降壓啟動方式。
　　1. 當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞阻接成三角形時才能采用星三角啟動方法；
　　2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線；
　　3.由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓啟動電流的1/3，因此其啟動力矩也只有全電壓啟動力矩的1/3；
　　4.星三角啟動屬降壓啟動，它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動；

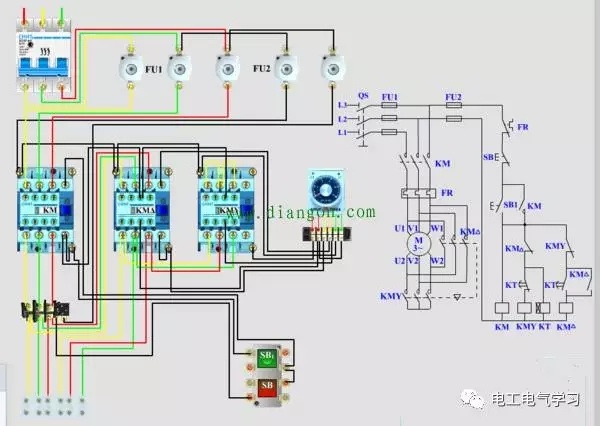

　　下面分別給出兩種電機星三角啟動的主電路和控制電路及接線圖。

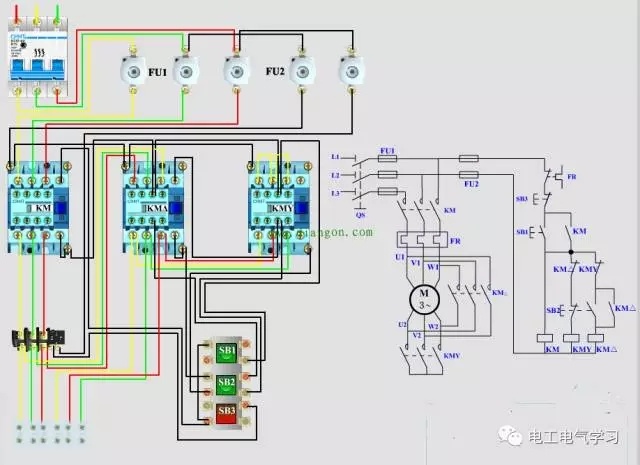

　　電機Y/△手動切換控制：
